Urządzenie do nacinania gwintów do tokarki PD 400/CNC Proxxon

Description

Urządzenie do gwintowania PROXXON 24506 do PD 400/CNC

PROXXON 24506 to urządzenie do gwintowania dedykowane do tokarki PD400/CNC. Kompletny zestaw montażowy zawiera enkoder dla wrzeciona głównego, koła pasowe, pasy synchroniczne oraz wszystkie niezbędne akcesoria. Jest to niezbędne narzędzie do precyzyjnego wycinania gwintów na tokarce PD400CNC. Dzięki odpowiednio zaprogramowanemu oprogramowaniu, możliwe jest wycinanie standardowych gwintów zewnętrznych od M1 do M42 oraz wszelkiego rodzaju gwintów specjalnych, takich jak gwinty calowe o różnych skokach i głębokościach.

Główne cechy:

• Kompletny zestaw montażowy: Enkoder obrotowy, koła pasowe, pasy synchroniczne i akcesoria montażowe.
• Precyzyjne gwintowanie: Możliwość wycinania standardowych i specjalnych gwintów.
• Enkoder obrotowy: Montowany po stronie napędowej wrzeciona głównego.
• Proste połączenie: Enkoder łączy się z gniazdem „generatora impulsów” w centrali sterującej.
• Zawiera szczegółową instrukcję montażu: Krok po kroku opisane ustawienia w oprogramowaniu.

Montaż:

1. Montaż enkodera: Enkoder obrotowy jest montowany po stronie napędowej wrzeciona głównego, do istniejących otworów tokarki PD400/CNC.
2. Koło paska zębatego: Przymocowane do głównego wrzeciona.
3. Połączenie sygnałów: Wtyczka do gniazda „generatora impulsów” w centrali sterującej.
4. Ustawienia oprogramowania: Konieczne jest wprowadzenie pewnych ustawień w oprogramowaniu, opisanych w instrukcji.

Dane techniczne:

• Kompatybilność: Tokarka PROXXON 24500 PD400/CNC

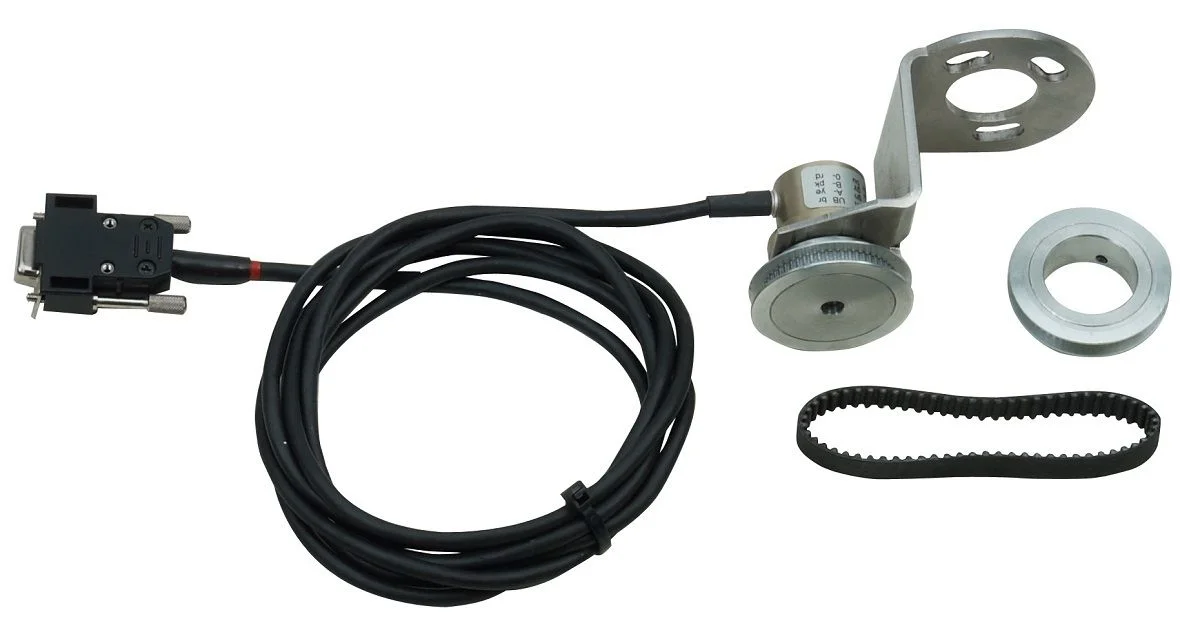

• Zakres dostawy:
  • 1 x inkrementalny enkoder obrotowy z uchwytem, kołem paska zębatego i kablem przyłączeniowym
  • 3 x śruby mocujące
  • 1 x pierścień paska rozrządu na wrzeciono główne
  • 1 x pasek rozrządu

Uwagi:

• Nie nadaje się do starszych tokarek PROXXON.
• Nie nadaje się do tokarki sterowanej ręcznie PD400.

PROXXON 24506 to niezastąpione urządzenie do precyzyjnego gwintowania na tokarce PD400/CNC, które dzięki zaawansowanemu oprogramowaniu umożliwia wycinanie szerokiego zakresu gwintów z dużą precyzją.
