Uchwyt magnetyczny okrągły RM 20 – mocne mocowanie z magnesami ferrytowymi

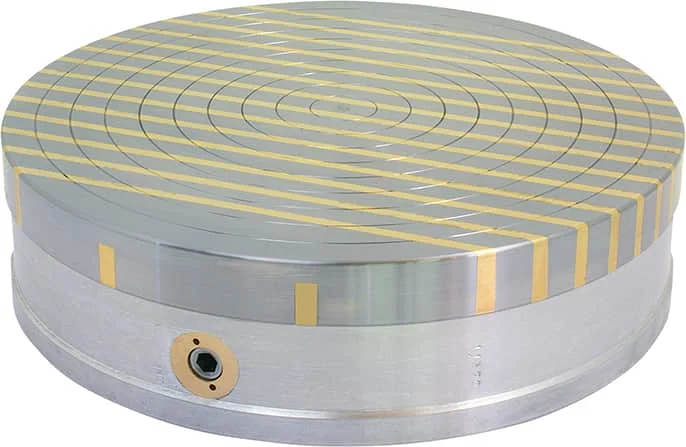

Okrągły uchwyt magnetyczny FLAIG RM 20 z regulowaną siłą magnesu, przeznaczony do stabilnego mocowania dużych detali podczas toczenia, wykonany z korpusu aluminiowego i magnesów ferrytowych.
✔ Kluczowe cechy produktu:
- Siła przyczepności: ok. 140 N/cm²
- Wysokość pola magnetycznego: ok. 8 mm
- Maksymalna podziałka biegunowa: 5 + 8 mm
- Magnesy ferrytowe z płynną regulacją siły mocowania
- Wyprofilowane rowki centrujące w powierzchni mocującej
- Możliwość wykonania otworu centrującego
- Możliwa obróbka powierzchni górnej do głębokości 8 mm
- Maksymalna prędkość obrotowa: 800 min⁻¹
- Waga: 13 kg
✔ Specyfikacja techniczna:
- Średnica (A) : 200 [mm]
- Wysokość (B) : 80 [mm]
- Średnica (C) : 150 [mm]
- Wymiar (D) : 4,5 [mm]
- Średnica (E) : 182 [mm]
✔ Instrukcja użytkowania:
Uchwyt montuje się na stole tokarki z wykorzystaniem otworów montażowych. Detal należy ustawić w rowkach centrujących. Siłę pola magnetycznego reguluje się płynnie, dopasowując ją do rozmiaru i kształtu mocowanego elementu. Możliwe jest wykonanie otworu centrującego w powierzchni roboczej uchwytu.
