Oscyloskop: sygnałów mieszanych ROHDE & SCHWARZ RTC1K-COM2

Description

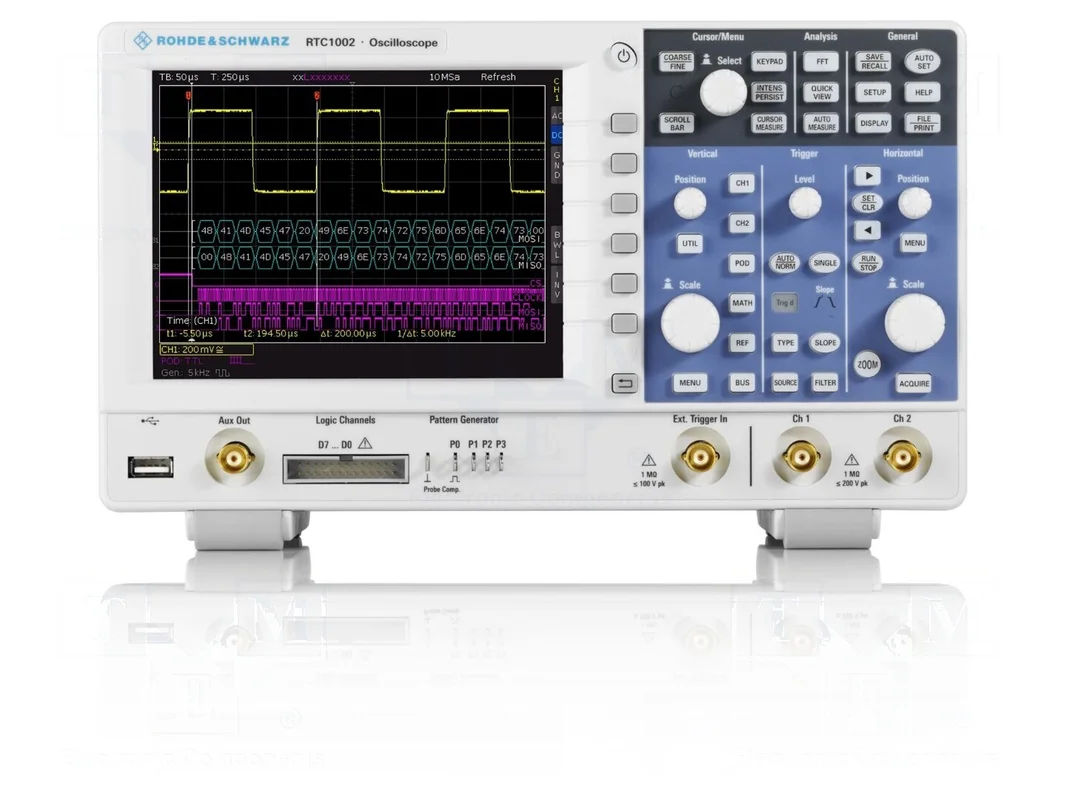

Oscyloskop ROHDE & SCHWARZ RTC1K-COM2

Oscyloskop sygnałów mieszanych 300MHz, 2 kanały, 1Gsps

Oscyloskop sygnałów mieszanych RTC1K-COM2 oferuje pasmo 300MHz oraz dwa kanały pomiarowe z maksymalną częstotliwością próbkowania 1Gsps. Urządzenie charakteryzuje się rozdzielczością pionową 8-bit oraz czasem narastania sygnału poniżej 1,15ns. Wyposażone jest w kolorowy wyświetlacz LCD o przekątnej 6,5 cala i rozdzielczości 640×480 pikseli, co zapewnia przejrzysty podgląd mierzonych parametrów.

Przyrząd wspiera szereg trybów wyzwalania, w tym warunkowe, zbocza narastające i opadające, szerokość impulsu oraz sygnały video i protokoły szeregowe. Impedancja wejściowa wynosi 1MΩ/14pF przy czułości wejściowej od 1mV/dz do 10V/dz. Oscyloskop posiada zaawansowane funkcje analizy protokołów, takich jak I2C, SPI, UART, CAN oraz LIN, a także obsługuje funkcję wykrywania pola elektrycznego, operacje matematyczne oraz testy maski.

Dodatkowe funkcjonalności obejmują wbudowany generator funkcyjny, woltomierz oraz funkcję testu komponentów. Komunikacja z urządzeniem odbywa się poprzez interfejsy Ethernet i USB, a zasilanie realizowane jest w zakresie 100…240V AC. Konstrukcja o wymiarach 285x175x140mm pozwala na pracę ze sprzężeniem wejścia typu AC, DC oraz GND. W zestawie: kabel zasilający, RTC-B1, RTC-B6, RTC-K1, RTC-K2, RTC-K3 oraz sonda oscyloskopowa (jedna na kanał).
