Oscyloskop: cyfrowy TELEDYNE LECROY T3DSO724HD

Description

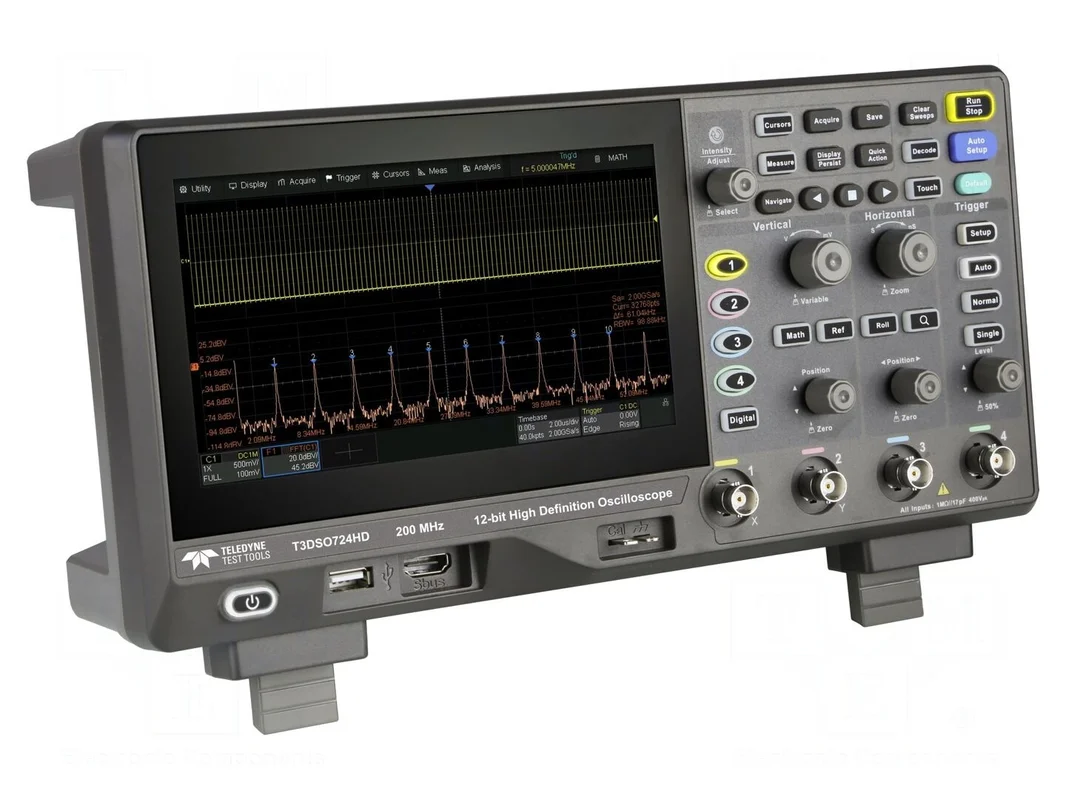

Oscyloskop cyfrowy TELEDYNE LECROY T3DSO724HD

Oscyloskop 200MHz, 4 kanały, próbkowanie 2Gsps, 12-bitowa rozdzielczość pionowa

Oscyloskop cyfrowy TELEDYNE LECROY T3DSO724HD oferuje pasmo przenoszenia 200MHz przy obsłudze czterech kanałów analogowych. Urządzenie charakteryzuje się szybkością próbkowania na poziomie 2Gsps oraz długością rekordu pamięci 100Mpts na kanał. Wysoką precyzję pomiaru zapewnia 12-bitowa rozdzielczość pionowa, czas narastania wynoszący 1,8ns oraz czułość wejściowa w zakresie od 500µV/dz do 10V/dz. Impedancja wejściowa układu wynosi 1MΩ/17pF, a maksymalne dopuszczalne napięcie wejściowe to 400V.

Interfejs użytkownika opiera się na 7-calowym ekranie LCD TFT o rozdzielczości 1024×600 z panelem dotykowym. Urządzenie wspiera szeroki zakres trybów wyzwalania, w tym automatyczny, normalny i pojedynczy, z funkcjami obejmującymi między innymi analizę szerokości impulsu, interwału, zbocza czy spadku napięcia. Komunikacja z urządzeniem realizowana jest poprzez interfejsy LAN oraz USB, z obsługą komend SCPI.

Model ten umożliwia rozszerzenie funkcjonalności o 16 kanałów cyfrowych oraz oferuje wbudowane opcje analizy protokołów I2C, SPI, UART, CAN i LIN, a także funkcje testowania maski i obliczenia matematyczne. Wymiary fizyczne urządzenia wynoszą 312x151x132,6mm, a zasilanie odbywa się w zakresie napięć 100–240V AC. W zestawie: certyfikat kalibracji producenta, instrukcja obsługi, kabel USB, kabel zasilający, sonda oscyloskopowa x4.
