Oscyloskop: cyfrowy TELEDYNE LECROY LC-HDO4104A

Description

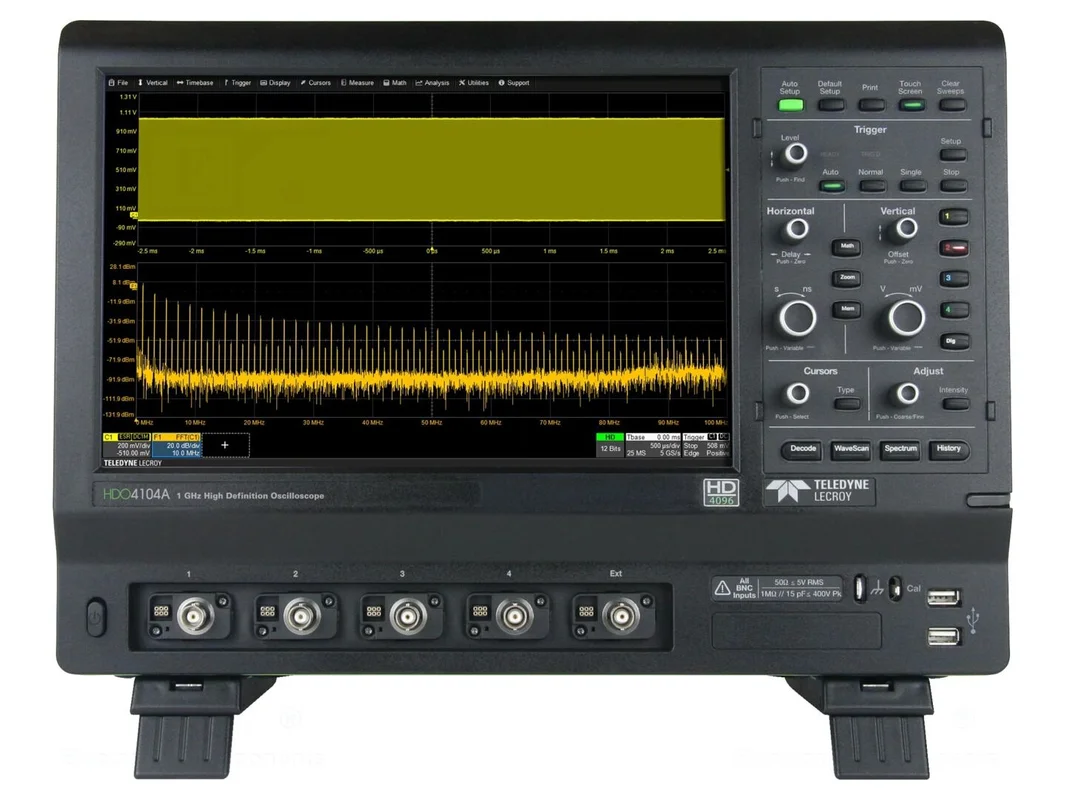

Oscyloskop cyfrowy TELEDYNE LECROY HDO4104A

Oscyloskop 1GHz, 4 kanały, próbkowanie 10Gsps, rozdzielczość 12bit

Cyfrowy oscyloskop TELEDYNE LECROY HDO4104A wyposażony jest w cztery kanały pomiarowe z pasmem 1GHz. Urządzenie oferuje próbkowanie na poziomie 10Gsps oraz długość rekordu pamięci 12,5Mpts/ch, co pozwala na rejestrację sygnałów przy czasie narastania wynoszącym 450ps. Wysoką precyzję pomiarów zapewnia rozdzielczość pionowa na poziomie 12bit.

Konfiguracja wejściowa obejmuje impedancję 1MΩ/16pF oraz czułość wejściową od 1mV/dz do 1V/dz przy 50Ω lub do 10V/dz przy innych ustawieniach. Maksymalne napięcie wejściowe wynosi 400V, a podstawa czasu mieści się w zakresie od 200ps do 1,25ks/dz. Parametry te umożliwiają monitorowanie zróżnicowanych przebiegów elektrycznych w układach elektronicznych.

Interfejs użytkownika oparty jest na dotykowym wyświetlaczu LCD TFT o przekątnej 12,1″ i rozdzielczości 1280×800 pikseli. Całość urządzenia została zamknięta w obudowie o wymiarach 291×399,4×131,31mm. Zasilanie oscyloskopu odbywa się z sieci elektrycznej o napięciu 100…240V AC, przy czym w przypadku instalacji 400Hz obsługiwany zakres wynosi 100…120V AC.
