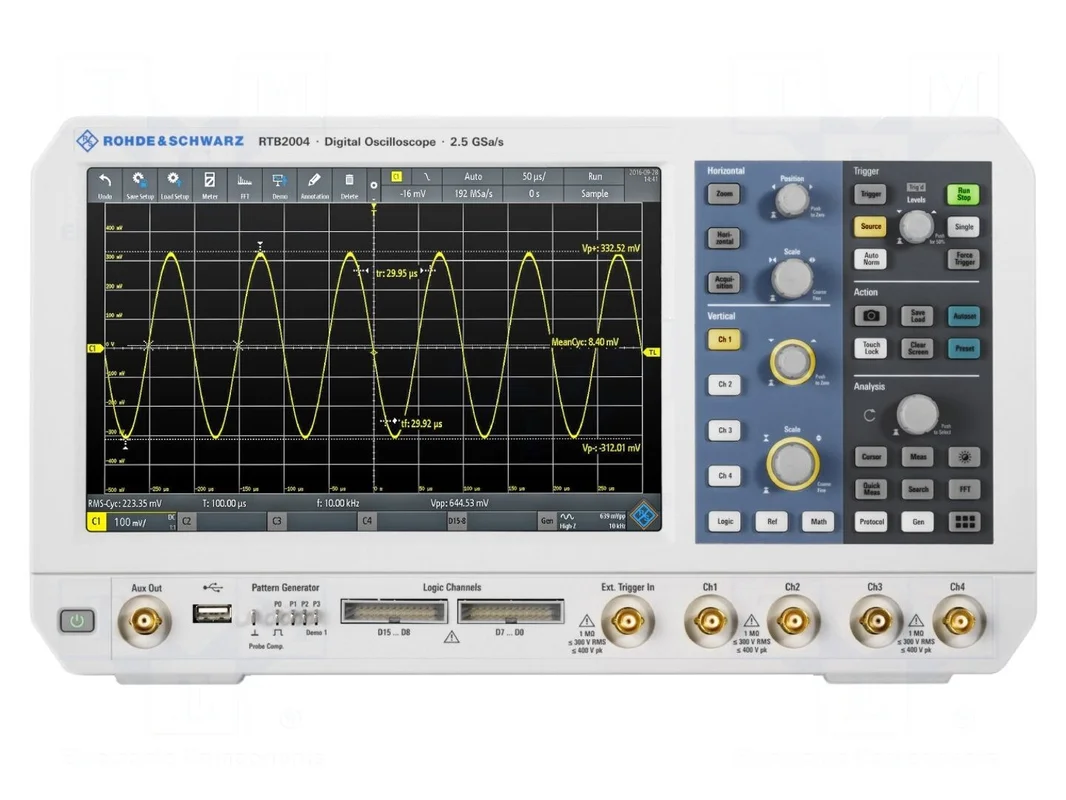

Oscyloskop ROHDE & SCHWARZ RTB24-100
Oscyloskop cyfrowy 4 kanały, 100MHz, próbkowanie do 2,5Gsps
Cyfrowy oscyloskop RTB24-100 oferuje cztery kanały pomiarowe z pasmem 100MHz. Urządzenie charakteryzuje się próbkowaniem na poziomie 1,25Gsps lub 2,5Gsps w trybie interleaved, zapewniając przy tym rozdzielczość pionową 10 bitów. Czas narastania wynosi ≤3,5ns, a impedancja wejściowa to 1MΩ/9pF przy maksymalnym napięciu wejściowym 300V. Czułość wejściowa urządzenia regulowana jest w zakresie od 1mV/dz do 5V/dz, natomiast podstawa czasu mieści się w granicach 1n…500s/dz.
Oscyloskop wyposażony jest w kolorowy wyświetlacz LCD TFT o przekątnej 10,1″ i rozdzielczości 1280×800 pikseli. Panel dotykowy wspiera obsługę gestami, co ułatwia nawigację po zaawansowanych funkcjach, takich jak matematyczne operacje na sygnałach, analiza FFT, test maski czy wykrywanie pola elektrycznego. Przyrząd posiada wbudowany woltomierz oraz opcję rozbudowy o generator funkcyjny. Długość rekordu pamięci osiąga 20Mpts, a sprzężenie wejścia obejmuje tryby AC, DC oraz GND.
Urządzenie obsługuje szeroki wachlarz trybów wyzwalania, w tym sygnały bus, video, szerokość impulsu oraz zbocza. Dostępne interfejsy komunikacyjne obejmują Ethernet oraz USB. Zasilanie oscyloskopu odbywa się napięciem z zakresu 100…240V AC. Wymiary fizyczne obudowy wynoszą 390x220x152mm. W zestawie: kabel zasilający, sonda oscyloskopowa (1 na kanał).
Tagi:Oscyloskop: cyfrowy ROHDE & SCHWARZ RTB24-100
