Oscyloskop: cyfrowy ROHDE & SCHWARZ MXO34-1000

Description

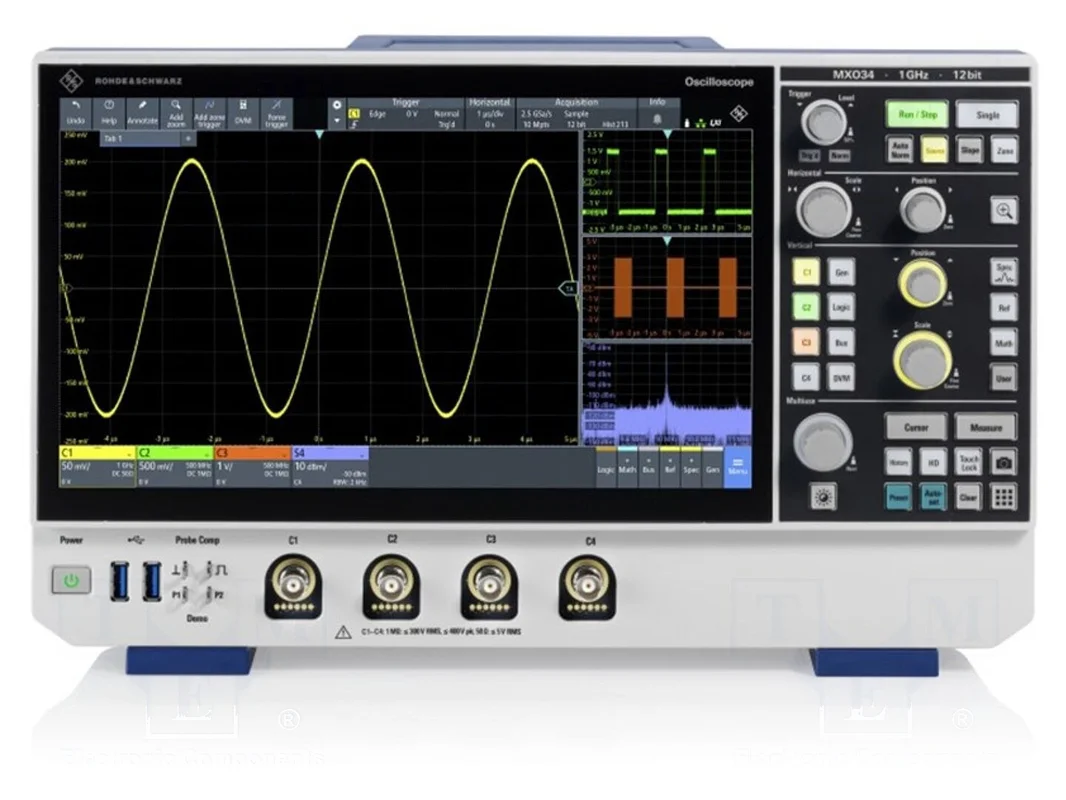

Oscyloskop ROHDE & SCHWARZ MXO34-1000

Oscyloskop cyfrowy 1GHz, 4 kanały, próbkowanie do 5Gsps

Cyfrowy oscyloskop ROHDE & SCHWARZ MXO34-1000 wyposażony jest w cztery kanały analogowe o paśmie 1GHz. Urządzenie oferuje szybkość próbkowania na poziomie 2,5Gsps, która może zostać zwiększona do 5Gsps w trybie interleaved, przy długości rekordu pamięci wynoszącej 125Mpts. Rozdzielczość pionowa oscyloskopu wynosi 12 bitów, a czas narastania sygnału określamy na poniżej 350ps.

Parametry wejściowe charakteryzują się impedancją 1MΩ/12pF oraz maksymalnym napięciem wejściowym 300V. Czułość wejściowa w przypadku obciążenia 50Ω mieści się w zakresie od 1mV/dz do 1V/dz, natomiast dla 1MΩ wynosi od 1mV/dz do 10V/dz. Sprzężenie wejścia obsługuje tryby AC oraz DC, a szeroki wachlarz trybów wyzwalania obejmuje między innymi zbocza, szerokość impulsu, timeout, runt, logikę oraz wyzwalanie strefowe.

Urządzenie posiada kolorowy wyświetlacz LCD TFT o przekątnej 11,6″ i rozdzielczości 1920×1080 z panelem dotykowym. Interfejs komunikacyjny składa się z portów LAN, HDMI, USB B oraz dwóch portów USB A. Zasilanie oscyloskopu odbywa się w zakresie napięć 100…240V AC. Wymiary fizyczne urządzenia to 375x233x163mm. W zestawie: oscyloskop.
