Oscyloskop: cyfrowy OWON SDS220S

Description

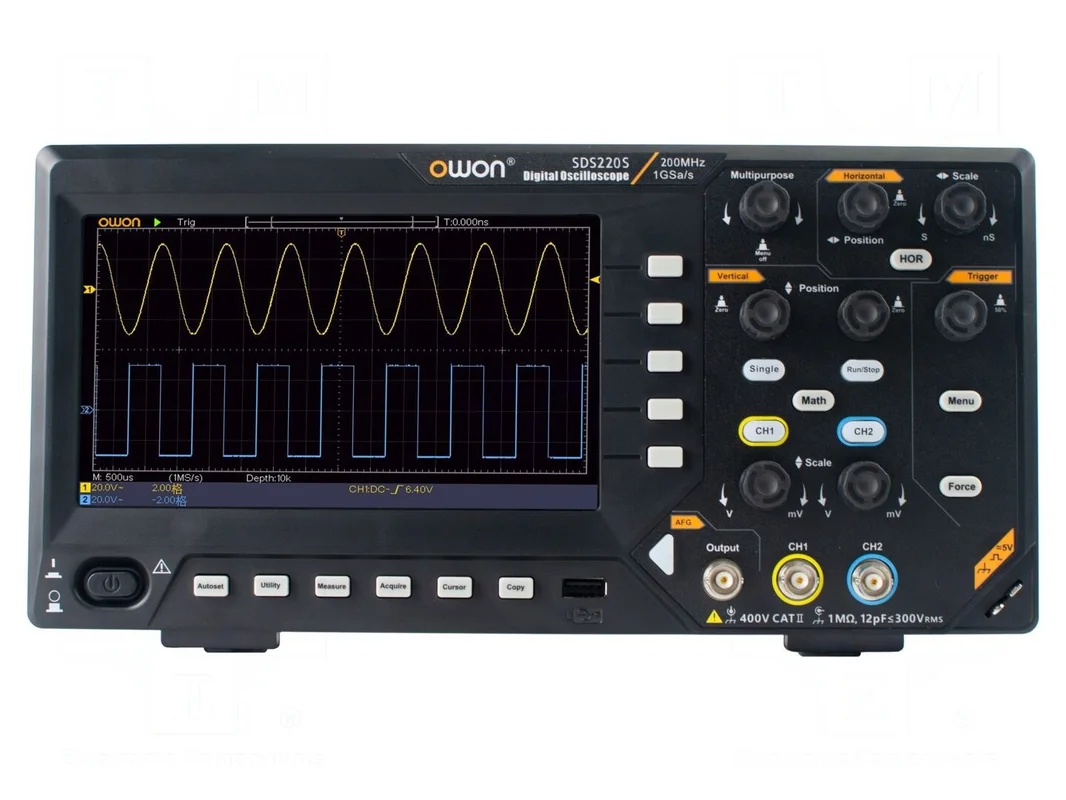

Oscyloskop cyfrowy OWON SDS220S

Oscyloskop 200MHz, 2 kanały, próbkowanie 1Gsps, rozdzielczość 14bit

Cyfrowy oscyloskop o paśmie 200MHz oferuje próbkowanie na poziomie 1Gsps oraz długość rekordu pamięci 20Mpts. Urządzenie wyposażono w dwa kanały wejściowe o impedancji 1MΩ/12pF oraz rozdzielczość pionową 14bit. Czułość wejściowa oscyloskopu mieści się w zakresie od 2mV/dz do 10V/dz, przy podstawie czasu regulowanej w przedziale od 2ns/dz do 1ks/dz. Maksymalne napięcie wejściowe wynosi 400V, a sprzężenie wejścia obsługuje tryby AC, DC oraz GND.

Przyrząd posiada kolorowy wyświetlacz LCD o przekątnej 7 cali i rozdzielczości 800×480 pikseli. Obsługuje zaawansowane tryby wyzwalania, w tym sygnał video, zbocze narastające oraz opadające. Urządzenie dysponuje funkcjami matematycznymi takimi jak dodawanie, odejmowanie, mnożenie, dzielenie oraz FFT, a także wbudowanym licznikiem częstotliwości i generatorem funkcyjnym. Czas narastania sygnału wynosi ≤1,75ns.

Obudowa o wymiarach 301x152x70mm przystosowana jest do zasilania sieciowego w zakresie 100…240V AC przy poborze mocy 16W. Komunikacja z urządzeniem odbywa się poprzez złącze USB. W zestawie: instrukcja obsługi, kabel USB, kabel zasilający, sonda oscyloskopowa.
