Nóż tokarski składany S20S-SCLCR-09 95º Płytka CC..09T3 Pafana

Description

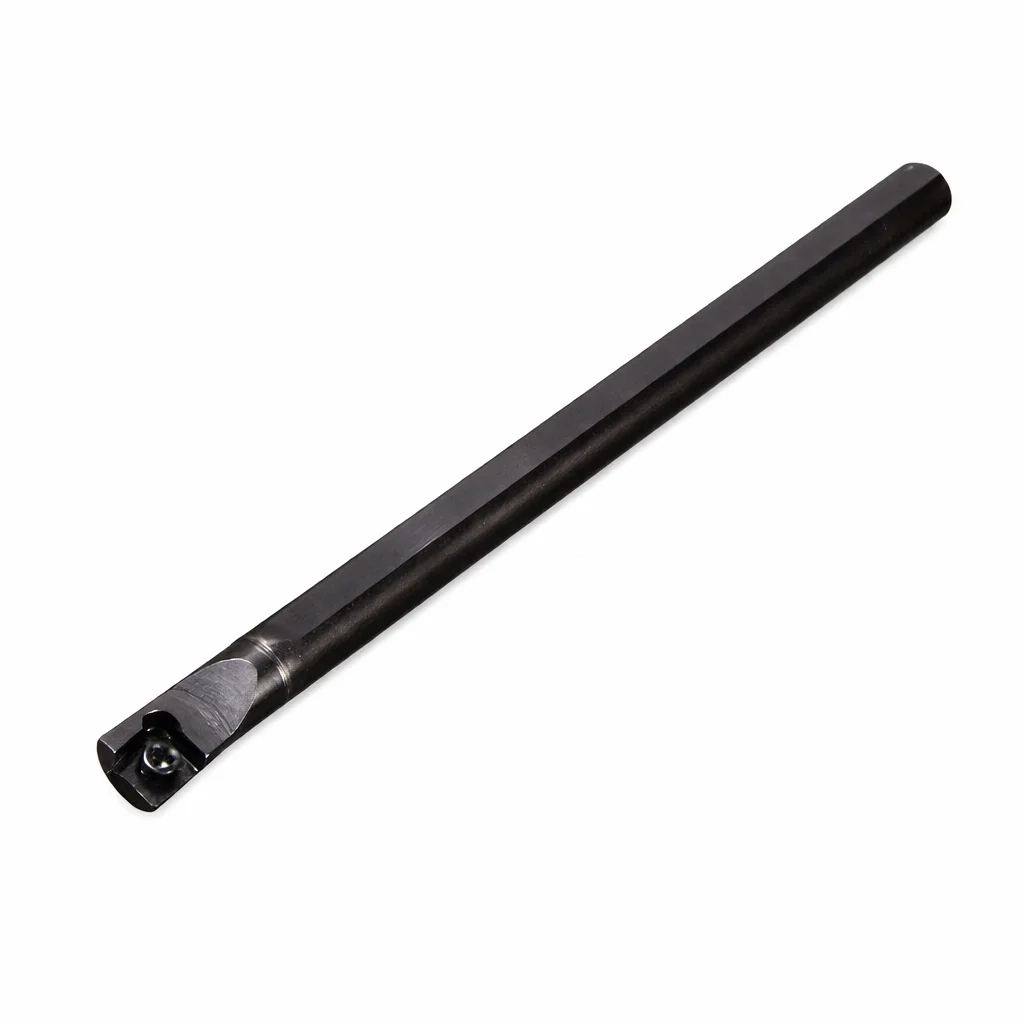

Nóż tokarski składany PAFANA S20S-SCLCR-09 95° – pod płytkę CC..09T3

PAFANA S20S-SCLCR-09 to składany nóż tokarski do toczenia wewnętrznego (wytaczak prawy) w popularnym systemie mocowania płytek „S”. Ten model jest przeznaczony do pracy w otworach, gdzie liczy się stabilne osadzenie płytki, łatwa obsługa oraz powtarzalne ustawienie ostrza po wymianie. Trzonek Ø20 mm daje dobrą sztywność, co pomaga ograniczyć drgania przy wytaczaniu.

System „S” – niezawodne mocowanie na śrubę

• System mocowania płytek: „S” – najczęściej spotykany standard w narzędziach tokarskich.
• Płytka wymienna jednostronna osadzona na powierzchni otworu stożkowo-łukowego.
• Docisk realizowany śrubą z łbem stożkowym – prosta, szybka wymiana i pewne pozycjonowanie.
• Bardzo dobra powtarzalność położenia ostrza – mniej korekt po wymianie płytki.
• Możliwość pracy na małych płytkach – przydatne w obróbce otworów i przy wykańczaniu.

Zastosowanie

• Toczenie wewnętrzne / wytaczanie pod kątem przystawienia 95°.
• Szczególnie polecany do obróbki wykończeniowej otworów, ale stosowany także do zgrubnej (zależnie od parametrów i gatunku płytki).
• Start pracy od średnicy: Dmin 25 mm.

Wymiary i parametry techniczne

• Oznaczenie: S20S-SCLCR-09
• Kąt: 95°
• Dmin: 25 mm
• d: 20 mm
• L: 250 mm
• F: 13 mm
• E: 15 mm
• λs: −8°
• γo: 0°
• Płytka: CC..09T3 / CC..09T3rr
