Nóż tokarski składany S10K-SCLCR-06 95º Płytka CC..0602 Pafana

Description

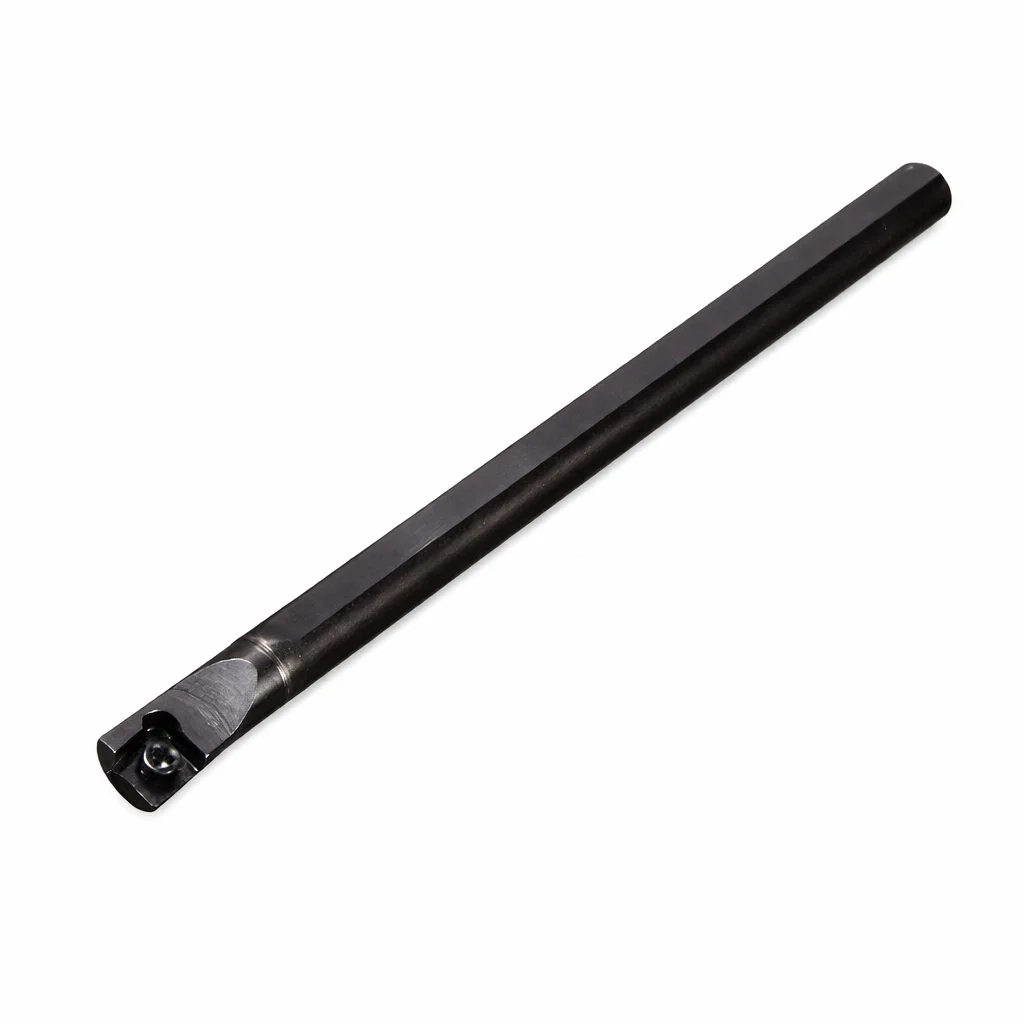

Nóż tokarski składany PAFANA S10K-SCLCR-06 95° – pod płytkę CC..0602

PAFANA S10K-SCLCR-06 to składany nóż tokarski do toczenia wewnętrznego (wytaczak) w systemie mocowania płytek „S”. To rozwiązanie do pracy w otworach, gdy liczy się pewne mocowanie płytki, stabilne prowadzenie ostrza i powtarzalny wymiar po wymianie. Dzięki kompaktowym parametrom narzędzie dobrze sprawdza się przy wykańczaniu małych i średnich średnic, a przy odpowiednim doborze parametrów może pracować także w lżejszej obróbce zgrubnej.

System „S” – proste i niezawodne mocowanie na śrubę

• System mocowania płytek: „S” – najbardziej rozpowszechniony standard w oprawkach tokarskich.
• Płytki wymienne jednostronne – szybka wymiana ostrza.
• Mocowanie na powierzchni otworu stożkowo-łukowego śrubą z łbem stożkowym – stabilne pozycjonowanie.
• Bardzo dobra powtarzalność położenia ostrza – mniej korekt ustawień po wymianie płytki.
• Możliwość stosowania płytek o małych wymiarach – ważne przy precyzyjnym toczeniu wewnętrznym.

Zastosowanie

• Toczenie wewnętrzne / wytaczanie przy kącie przystawienia 95°.
• Obróbka wykończeniowa otworów, szczególnie przy małych średnicach.
• Praca od średnicy: Dmin 13 mm.

Wymiary i parametry techniczne

• Oznaczenie: S10K-SCLCR-06
• Kąt: 95°
• Dmin: 13 mm
• d: 10 mm
• L: 125 mm
• F: 7 mm
• E: 12 mm
• λs: −5°
• γo: −1°
• Płytka: CC..0602 / CC..0602rr
