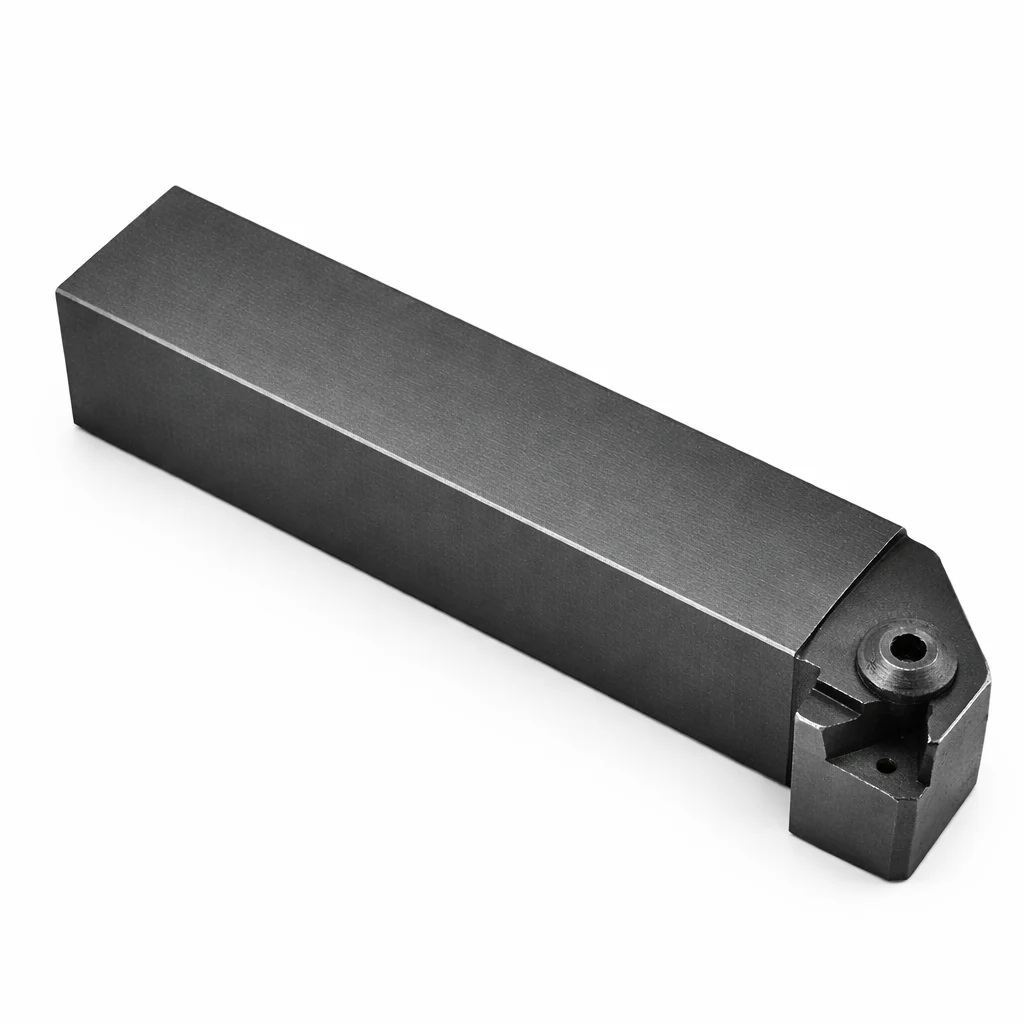

Nóż tokarski składany lewy CTGPL 2525-16 90° pod płytkę TP..1603
Nóż tokarski składany CTGPL 2525-16 to lewa oprawka do toczenia pod kątem 90°, przeznaczona do pracy z płytkami TP..1603 w systemie „C”. Ten typ noża wybierają użytkownicy, którzy chcą mieć szybką wymianę płytki, pewne ustawienie ostrza i powtarzalne rezultaty – bez ciągłego korygowania pozycji po każdej wymianie.
System „C” – dodatnia lub ujemna geometria
System „C” umożliwia pracę noża z geometrią dodatnią lub ujemną (w zależności od zastosowanej płytki/konfiguracji), dzięki czemu oprawka pasuje do:
- obróbki zgrubnej (geometria ujemna) – gdy liczy się stabilne zbieranie naddatku,
- obróbki wykończeniowej (geometria dodatnia) – gdy ważna jest jakość powierzchni,
- toczenia powierzchni zewnętrznych, a przy geometrii dodatniej także otworów.
Mocowanie płytki i kontrola wióra
W oprawce stosuje się płytki wymienne:
- jednostronne (kąt przyłożenia 11°) lub dwustronne (kąt przyłożenia 0°),
- kwadratowe i trójkątne, z płaską powierzchnią natarcia.
Płytka jest dociskana śrubą poprzez nakładany łamacz wióra z węglika spiekanego. To rozwiązanie zwiększa kontrolę nad wiórem, a dodatkowo pozwala regulować położenie krawędzi łamacza (mocowanie bywa przez to trochę bardziej wymagające, ale daje większą kontrolę w praktyce).
Dane techniczne
- Oznaczenie: CTGPL 2525-16
- Wersja: lewa
- Kąt przystawienia: 90°
- H: 25 mm
- B: 25 mm
- L: 150 mm
- F: 32 mm
- E: 26 mm
- λs: +1°
- γo: +5°
- Płytka: TP..1603rr
