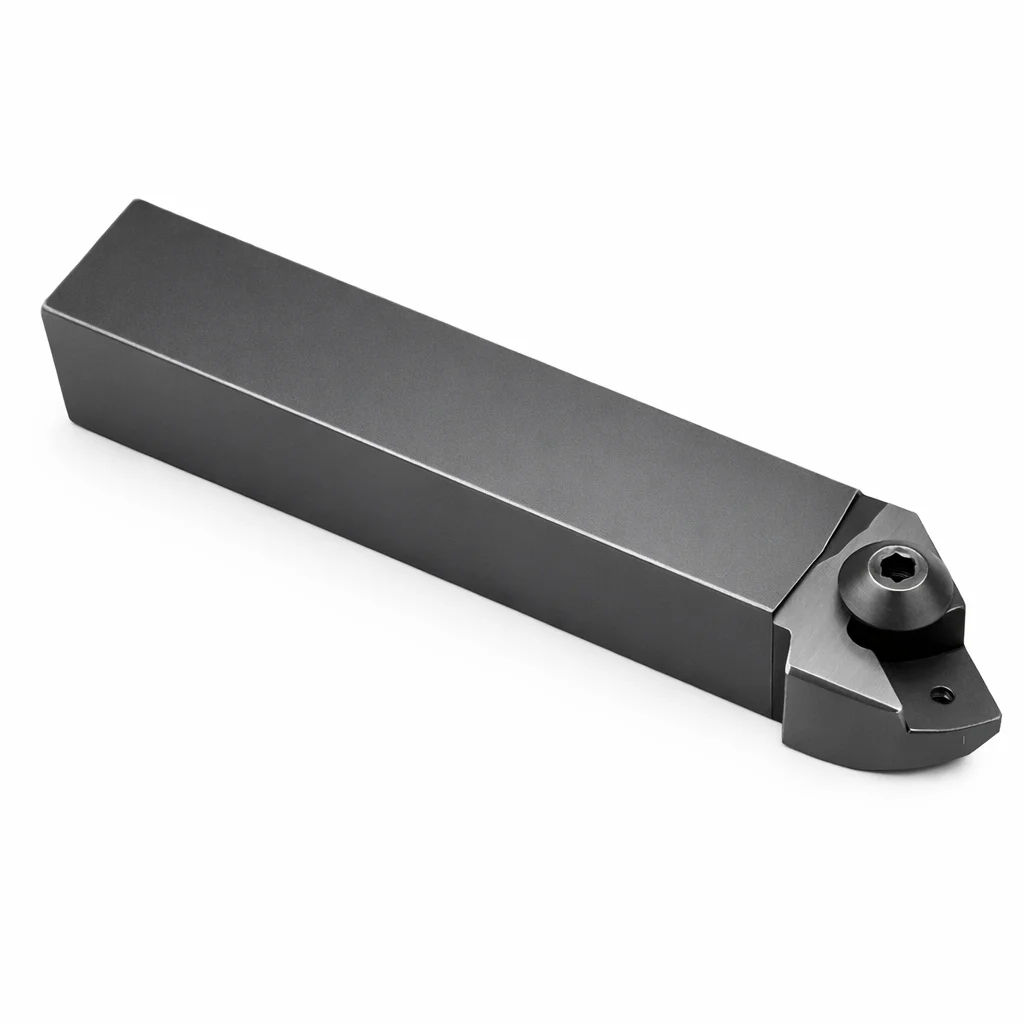

Nóż tokarski składany CSSPL 3225-12 45º Płytka SP..1203 Pafana

Description

Nóż tokarski składany CSSPL 3225-12 45° – oprawka lewa pod płytkę SP..1203 (system „C”)

CSSPL 3225-12 to lewy nóż tokarski składany do toczenia zewnętrznego z kątem przystawienia 45°. Oprawka pracuje w systemie „C”, czyli na płytkach wymiennych mocowanych śrubą z dociskiem przez nakładany łamacz wióra z węglika spiekanego. To rozwiązanie dla użytkowników, którzy chcą szybko wymieniać płytki i zachować dobrą powtarzalność ustawienia ostrza.

Najważniejsze zalety (bez lania wody)

• System „C” – dodatnia lub ujemna geometria: dobierasz płytkę pod obróbkę zgrubną (geometria ujemna) lub wykończeniową (geometria dodatnia).
• Powtarzalność po wymianie płytki: łatwiej utrzymać wymiar i jakość powierzchni przy częstych przezbrojeniach.
• Mocowanie płytki z łamaczem wióra: płytka dociskana łbem śruby poprzez łamacz wióra; rozwiązanie stabilne, typowe dla oprawek składanych.
• Możliwość regulacji łamacza: nakładany łamacz może wydłużyć montaż, ale pozwala ustawić jego krawędź pod własne warunki skrawania.
• Trzonek 32×25 mm: popularny, sztywny rozmiar do wielu imaków – dobra baza pod stabilne toczenie.

Zastosowanie

• Toczenie zewnętrzne (nóż tokarski 45°)
• Prace zgrubne i wykończeniowe (w zależności od geometrii płytki)
• Gdy potrzebujesz lewego noża tokarskiego (CSSPL) do odpowiedniego kierunku obróbki

Dane techniczne

• Oznaczenie: CSSPL 3225-12

• Kąt przystawienia: 45°
• Wymiary trzonka: H = 32 mm, B = 25 mm
• Długość całkowita: L = 170 mm
• F: 32 mm
• E: 26 mm
• λs: 0°
• γo: +5°
• Strona: lewy
• Płytka: SP..1203rr (często spotykane oznaczenie handlowe: SPUN 1203)
