Nóż tokarski składany CSSPL 2020-12 45º Płytka SP..1203 Pafana

Description

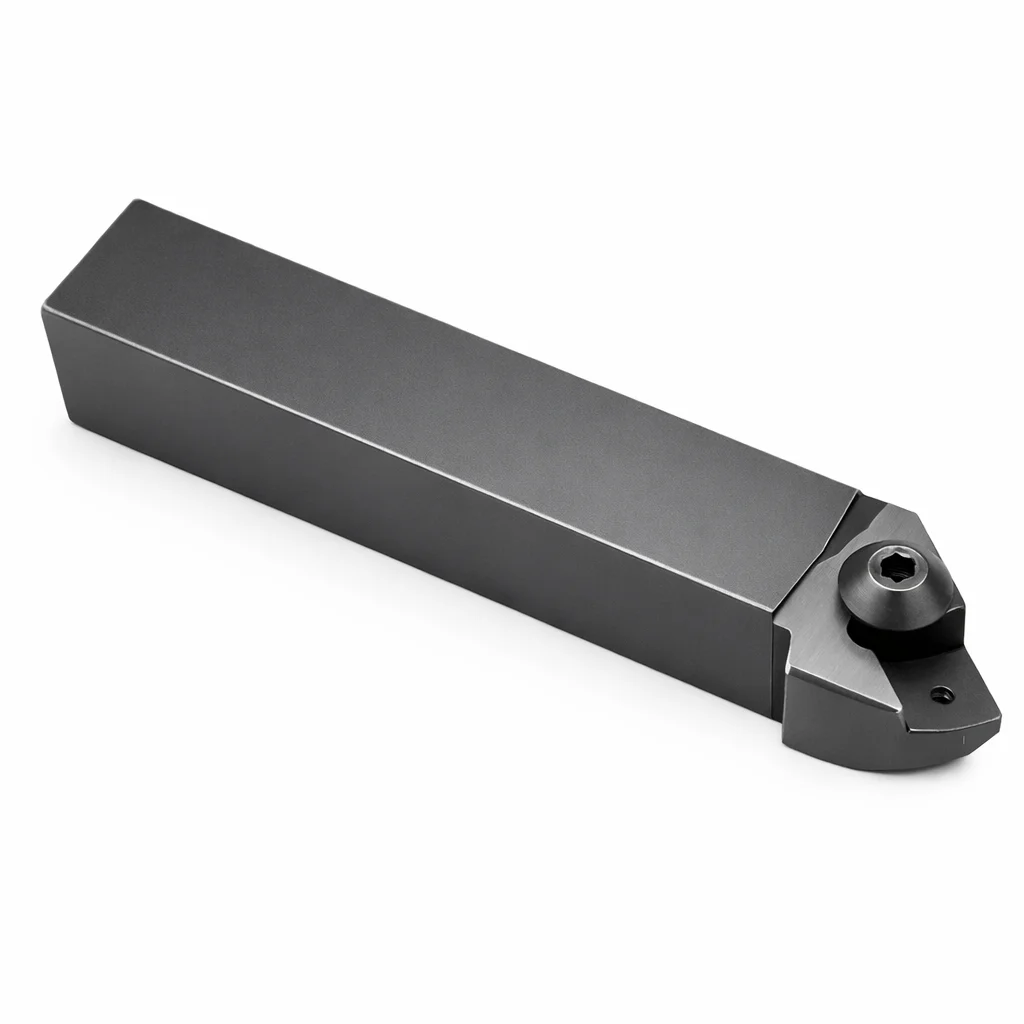

Nóż tokarski składany CSSPL 2020-12 45° – pod płytkę SP..1203 (system „C”), lewy

CSSPL 2020-12 to lewy nóż tokarski składany do toczenia zewnętrznego z kątem przystawienia 45°. Oprawka pracuje w systemie „C”, czyli na płytkach wymiennych mocowanych śrubą z dociskiem przez łamacz wióra. Ten model jest często wybierany, gdy liczy się szybka wymiana płytki, powtarzalność ustawienia ostrza i możliwość dopasowania geometrii do obróbki zgrubnej lub wykończeniowej.

Najważniejsze korzyści w praktyce

• System „C” – geometria dodatnia lub ujemna: dobierasz płytkę pod zadanie (zgrubnie / wykańczająco).
• Wymienne płytki jednostronne lub dwustronne:
• – jednostronne z kątem przyłożenia 11° lub dwustronne z kątem przyłożenia 0°, płytki kwadratowe i trójkątne z płaską powierzchnią natarcia.
• Pewne mocowanie płytki: docisk łbem śruby poprzez nakładany łamacz wióra z węglika spiekanego.
• Powtarzalność położenia ostrza: po wymianie płytki łatwiej utrzymać wymiar i jakość powierzchni.
• Regulacja łamacza wióra: montaż bywa mniej wygodny niż w prostszych rozwiązaniach, ale zyskujesz możliwość ustawienia krawędzi łamacza pod własne parametry skrawania.

Zastosowanie

• Toczenie zewnętrzne (oprawka 45°)
• Obróbka zgrubna (geometria ujemna) i wykończeniowa (geometria dodatnia)
• Prace wymagające lewego narzędzia (CSSPL) oraz stabilnego prowadzenia w imaku na trzonek 20×20 mm

Dane techniczne

• Oznaczenie: CSSPL 2020-12
• Kąt przystawienia: 45°
• Wymiary trzonka: H = 20 mm, B = 20 mm
• Długość całkowita: L = 125 mm
• F: 25 mm
• E: 26 mm
• λs: 0°
• γo: +5°
• Strona: lewy
• Płytka: SP..1203rr (system „C”)
