Nóż tokarski składany CSSNR 4040-19 45º Płytka SN..1904 Pafana

Description

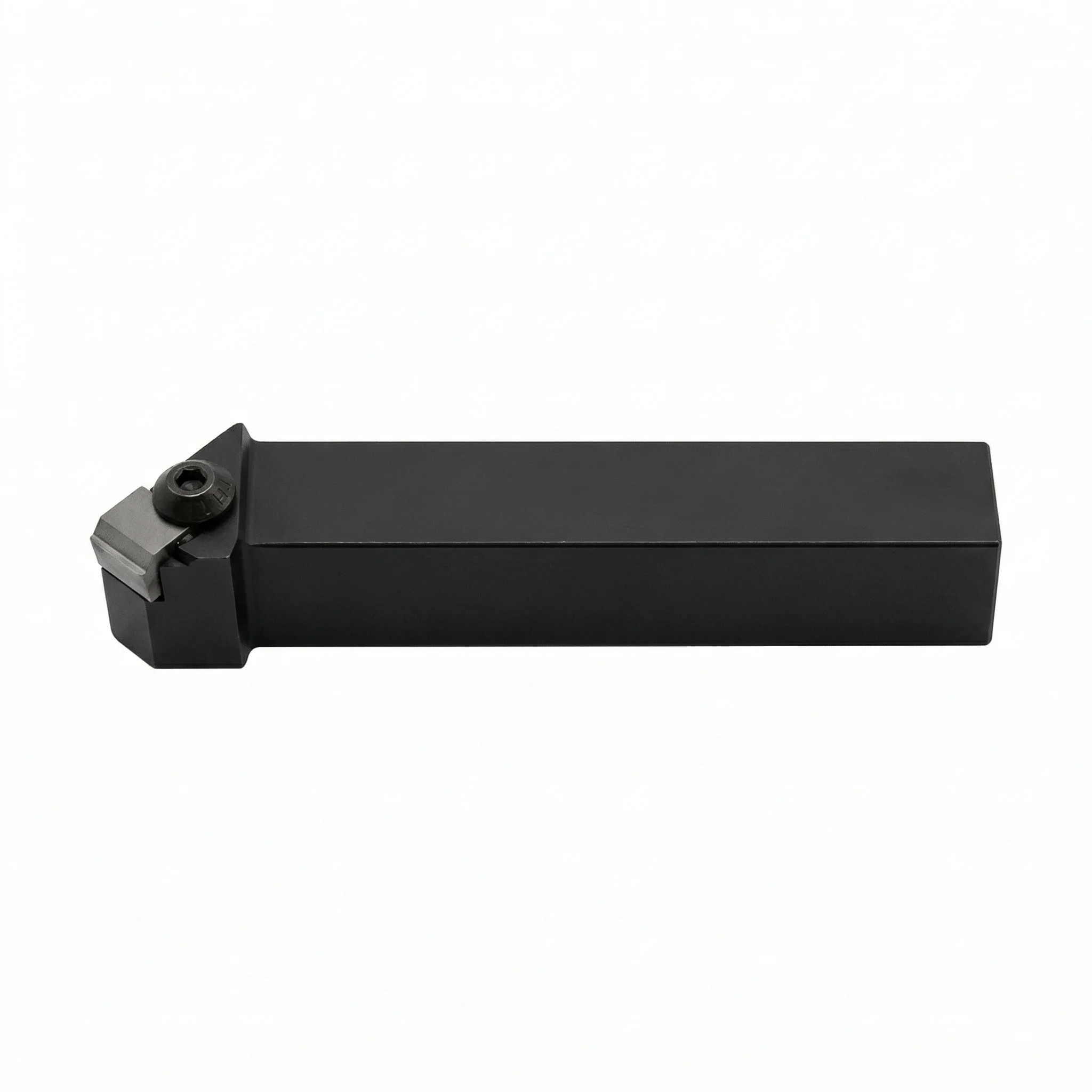

Nóż tokarski składany CSSNR 4040-19 45° pod płytkę SN..1904

Oprawka CSSNR 4040-19 to sztywny nóż tokarski składany do toczenia zewnętrznego w systemie „C”, przeznaczony do płytek SN..1904. Trzonek 40×40 mm i długość 200 mm sprawiają, że narzędzie dobrze znosi obciążenia i daje stabilne prowadzenie przy typowych operacjach toczenia. Kąt przystawienia 45° ułatwia pracę na stopniach i przejściach, gdy potrzebujesz „uniwersalnego” ustawienia noża.

SYSTEM „C” – szybka wymiana i powtarzalność ostrza

System „C” umożliwia pracę z geometrią dodatnią lub ujemną (w zależności od zastosowanej płytki):

• płytki jednostronne (kąt przyłożenia 11°) lub dwustronne (kąt przyłożenia 0°),
• w wykonaniu kwadratowym lub trójkątnym, z płaską powierzchnią natarcia,
• łatwa wymiana płytki i dobra powtarzalność położenia ostrza po wymianie – mniej korekt, krótsze przezbrojenia.

Docisk przez łamacz wióra z węglika

Płytka jest mocowana śrubą poprzez nakładany łamacz wióra z węglika spiekanego. Montaż jest bardziej „precyzyjny” niż w prostych dociskach, ale daje ważną przewagę: możliwość regulacji położenia krawędzi łamacza, co pomaga dopasować łamanie i odprowadzanie wióra do materiału i parametrów skrawania.

Dane techniczne

• Oznaczenie: CSSNR 4040-19
• Kąt przystawienia: 45°
• H: 40 mm
• B: 40 mm
• L: 200 mm
• F: 50 mm
• E: 31 mm
• λs: 0°
• γo: -7°
• Płytka: SN..1904rr (rodzina SN..1904..)
