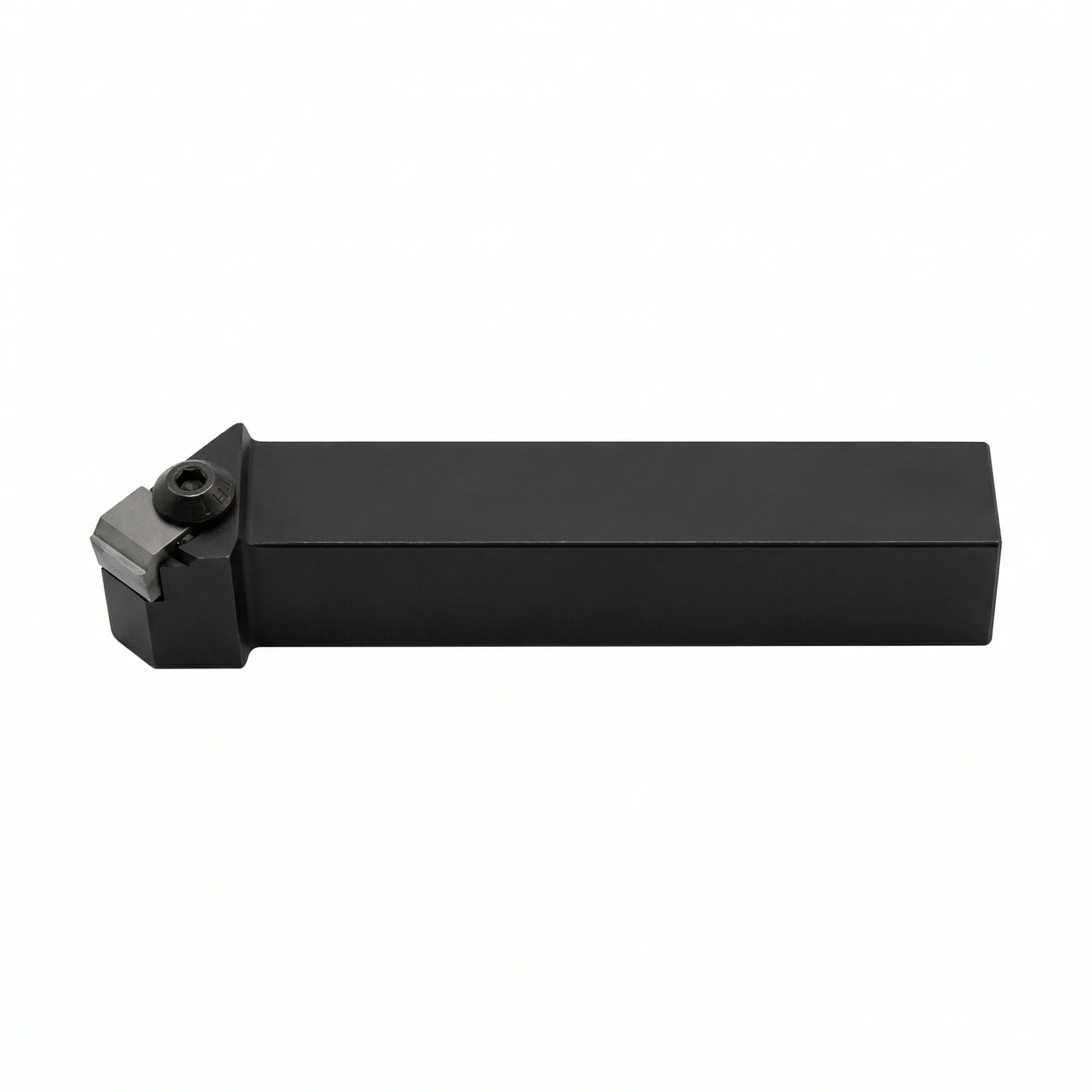

Nóż tokarski składany CSSNR 3232-19 45° – pod płytkę SN..1904
Oprawka CSSNR 3232-19 to mocny nóż do toczenia zewnętrznego w systemie „C”, przeznaczony do płytek SN..1904. Kąt przystawienia 45° ułatwia prowadzenie narzędzia przy toczeniu stopni i przejściach, a trzonek 32×32 mm zapewnia wysoką sztywność – szczególnie przy bardziej wymagających detalach i stabilnych imakach.
SYSTEM „C” – szybka wymiana i powtarzalność ostrza
System „C” pozwala pracować z płytkami o geometrii dodatniej lub ujemnej (w zależności od zastosowanej płytki), co daje elastyczność w doborze narzędzia do zadania:
- zgrubna obróbka – geometria ujemna,
- wykończenie – geometria dodatnia (również do otworów przy geometrii dodatniej).
Stosowane są płytki wymienne:
- jednostronne (kąt przyłożenia 11°) lub dwustronne (kąt przyłożenia 0°),
- kwadratowe i trójkątne, z płaską powierzchnią natarcia.
Duża zaleta w praktyce: łatwa wymiana płytki i dobra powtarzalność położenia ostrza po wymianie.
Docisk z łamaczem wióra – kontrola skrawania
Płytka jest mocowana śrubą poprzez nakładany łamacz wióra z węglika spiekanego. Montaż może być nieco bardziej wymagający, ale otrzymujesz możliwość regulacji położenia krawędzi łamacza, co pomaga dopasować łamanie i odprowadzanie wióra do materiału oraz parametrów skrawania.
Dane techniczne
- Model: CSSNR 3232-19
- Kąt przystawienia: 45°
- H: 32 mm
- B: 32 mm
- L: 170 mm
- F: 40 mm
- E: 31 mm
- λs: 0°
- γo: -7°
- Płytka: SN..1904rr (rodzina SN..1904..)
