Nóż tokarski składany CSRNR 5050-25 75º Płytka SN..2506 Pafana

Description

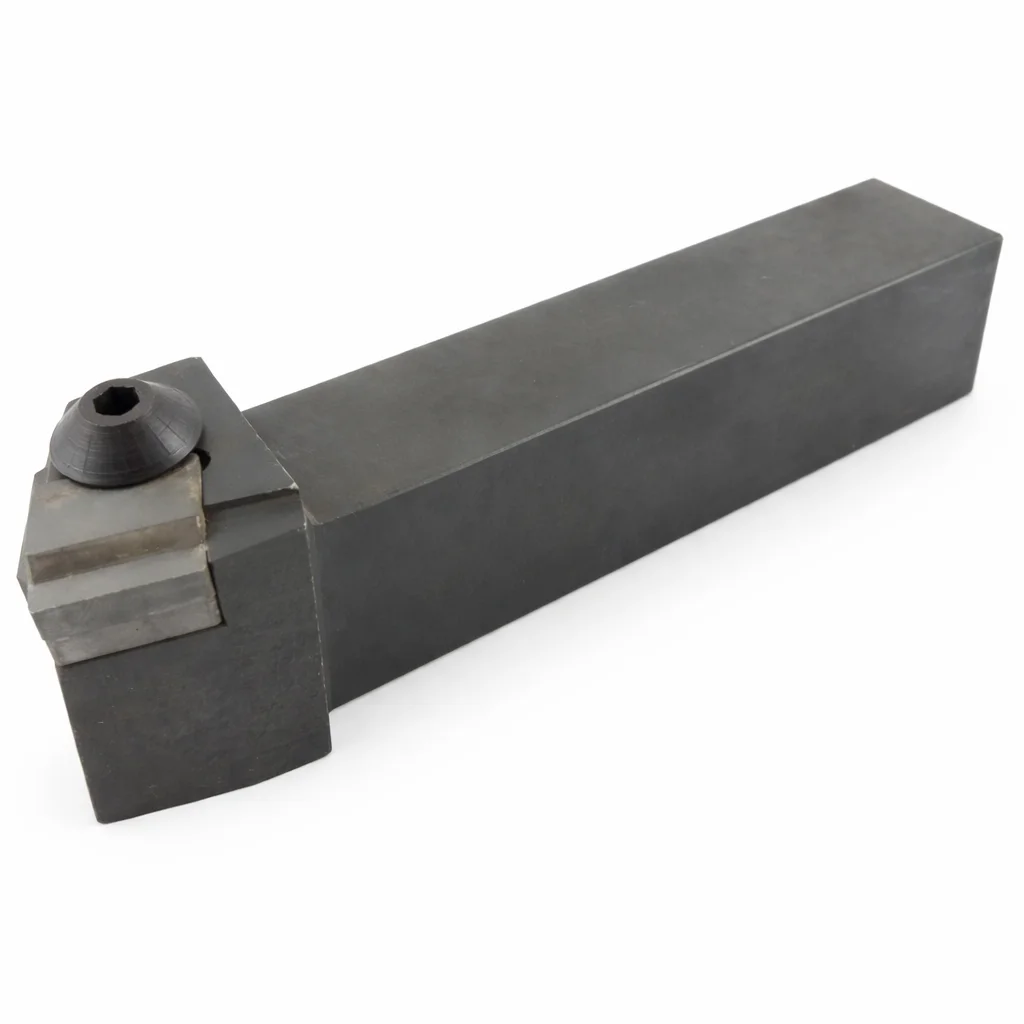

Nóż tokarski składany CSRNR 5050-25 75° – pod płytkę SN..2506

Oprawka CSRNR 5050-25 to masywny nóż tokarski do toczenia zewnętrznego w systemie C, stworzony do pracy tam, gdzie liczy się sztywność, stabilne prowadzenie narzędzia i szybka obsługa płytek. Przekrój trzonka 50×50 mm oraz długość 250 mm pomagają ograniczyć drgania przy większych obciążeniach, a kąt przystawienia 75° pasuje do wielu typowych operacji toczenia i pracy na stopniach.

System „C” – elastyczna geometria i powtarzalność po wymianie

System „C” pozwala pracować z płytkami o geometrii dodatniej lub ujemnej (w zależności od zastosowanej płytki), dlatego narzędzie można dopasować do:

• obróbki zgrubnej (geometria ujemna),
• obróbki wykończeniowej (geometria dodatnia – również do otworów przy geometrii dodatniej).

Płytki w systemie C mogą być jednostronne (kąt przyłożenia 11°) lub dwustronne (kąt przyłożenia 0°), a system wyróżnia łatwa wymiana płytki i dobra powtarzalność położenia ostrza po wymianie.

Mocowanie z nakładanym łamaczem wióra – regulacja krawędzi łamacza

Płytka jest dociskana śrubą poprzez nakładany łamacz wióra z węglika spiekanego. Montaż jest nieco bardziej „precyzyjny” niż w prostych dociskach, ale daje praktyczną korzyść: możliwość regulacji położenia krawędzi łamacza, co pomaga lepiej kontrolować wiór i dopasować pracę do materiału oraz parametrów skrawania.

Dane techniczne

• Model: CSRNR 5050-25
• Kąt przystawienia: 75°
• H: 50 mm
• B: 50 mm
• L: 250 mm
• F: 60 mm
• E: 42 mm
• λs: -6°
• γo: -6°
• Płytka: SN..2506rr (rodzina SN..2506..)
• Zastosowanie: toczenie zewnętrzne, oprawka prawa
