Nóż tokarski składany CSRNR 2525-12 75º Płytka SN..1204 Pafana

Description

Nóż tokarski składany CSRNR 2525-12 75° – pod płytkę SN..1204

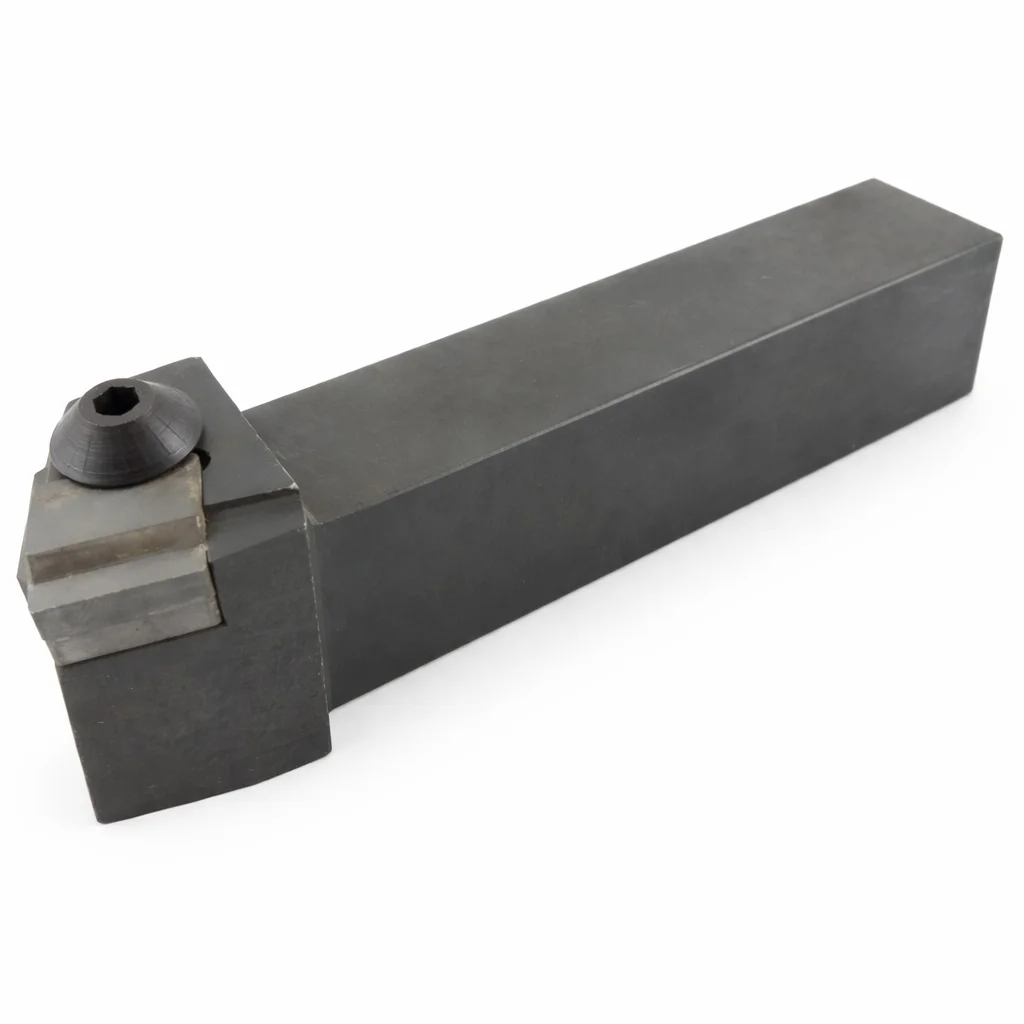

Oprawka CSRNR 2525-12 to solidny nóż tokarski składany do toczenia zewnętrznego w systemie „C”, przeznaczony do płytek SN..1204. Kąt przystawienia 75° sprawdza się w typowych operacjach toczenia oraz przy pracy na stopniach, a trzonek 25×25 mm zapewnia dobrą sztywność i stabilne prowadzenie narzędzia.

Najważniejsze korzyści systemu „C”

System „C” pozwala pracować zarówno z geometrią dodatnią, jak i ujemną (zależnie od zastosowanej płytki):

• płytki jednostronne (kąt przyłożenia 11°) lub dwustronne (kąt przyłożenia 0°),
• płytki kwadratowe i trójkątne, z płaską powierzchnią natarcia,
• łatwa wymiana płytki i dobra powtarzalność położenia ostrza po wymianie – mniej korekt ustawień na maszynie.

Mocowanie płytki i kontrola wióra

Płytka jest dociskana na powierzchni natarcia śrubą poprzez nakładany łamacz wióra z węglika spiekanego. To rozwiązanie może wymagać nieco więcej uwagi przy montażu, ale daje ważną przewagę: możliwość regulacji położenia krawędzi łamacza, co pomaga dopasować łamanie i odprowadzanie wióra do materiału oraz parametrów skrawania.

Dane techniczne

• Model: CSRNR 2525-12
• Kąt przystawienia: 75°
• H: 25 mm
• B: 25 mm
• L: 150 mm
• F: 32 mm
• E: 26 mm
• λs: -6°
• γo: -6°
• Płytka: SN..1204rr (rodzina SN..1204..)
