Nóż tokarski składany CSRNR 2020-12 75º Płytka SN..1204 Pafana

Description

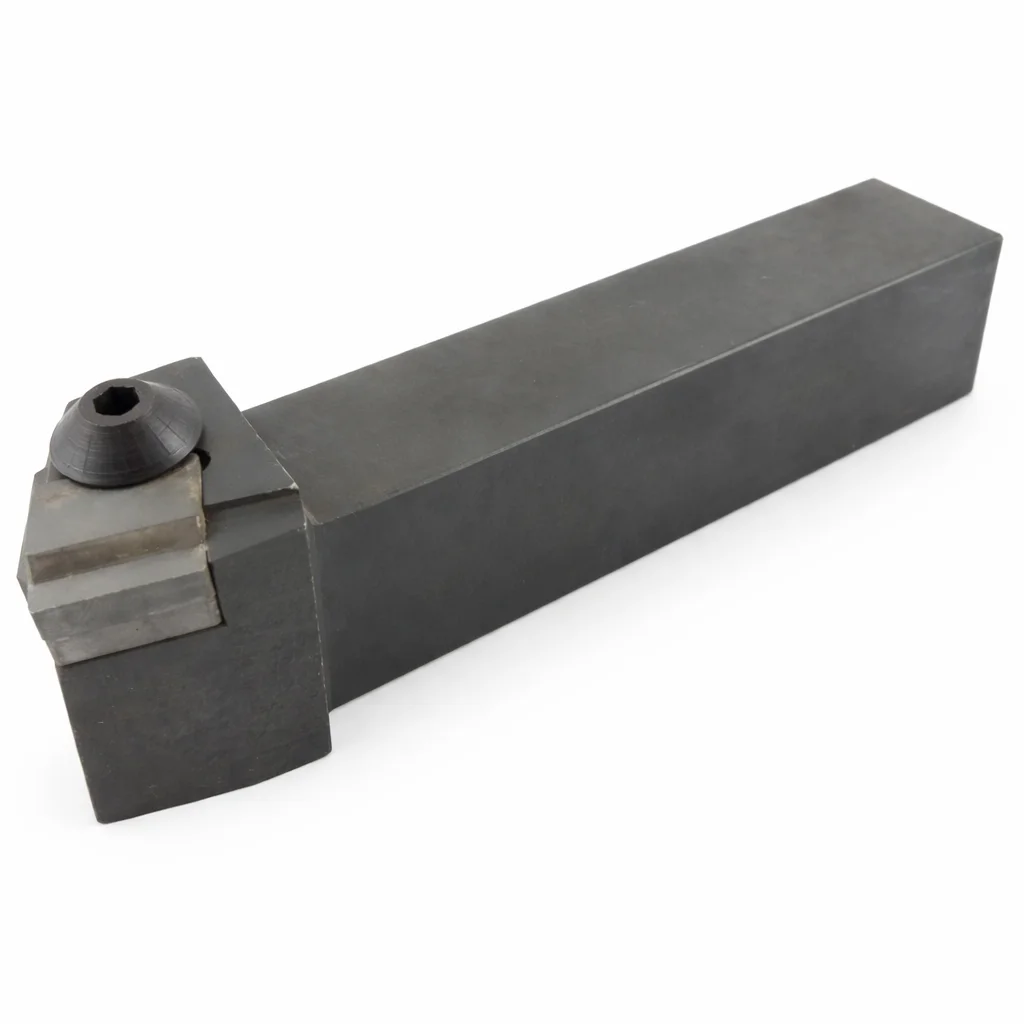

Nóż tokarski składany CSRNR 2020-12 75° – pod płytkę SN..1204

Jeżeli potrzebujesz pewnego narzędzia do toczenia zewnętrznego z dobrą kontrolą i powtarzalnością, oprawka CSRNR 2020-12 w systemie „C” będzie praktycznym wyborem. Kąt przystawienia 75° sprawdza się w typowych operacjach toczenia i przy pracy na stopniach, a przekrój trzonka 20×20 mm pasuje do wielu popularnych imaków.

Najważniejsze zalety systemu „C”

• Dodatnia lub ujemna geometria noża – zależnie od zastosowanej płytki (dobierasz pod zgrubne lub wykończeniowe toczenie).
• Płytki wymienne jednostronne (kąt przyłożenia 11°) lub dwustronne (kąt przyłożenia 0°), w wykonaniu kwadratowym i trójkątnym, z płaską powierzchnią natarcia.
• Łatwa wymiana płytki i dobra powtarzalność położenia ostrza po wymianie – mniej korekt na maszynie.

Mocowanie płytki i kontrola wióra

Płytka jest dociskana na powierzchni natarcia śrubą poprzez nakładany łamacz wióra z węglika spiekanego. To rozwiązanie może wymagać dokładniejszego montażu niż prosty docisk, ale daje korzyść w praktyce: możliwość regulacji położenia krawędzi łamacza, co pomaga dopasować łamanie i odprowadzanie wióra do materiału i parametrów skrawania.

Dane techniczne

• Model: CSRNR 2020-12
• Kąt przystawienia: 75°
• H: 20 mm
• B: 20 mm
• L: 125 mm
• F: 25 mm
• E: 26 mm
• λs: -6°
• γo: -6°
• Płytka: SN..1204rr (rodzina SN..1204..)
