Nóż tokarski korpus VHM E08K SCLCR 06-R 95º Płytka CC..0602 Pafana

Description

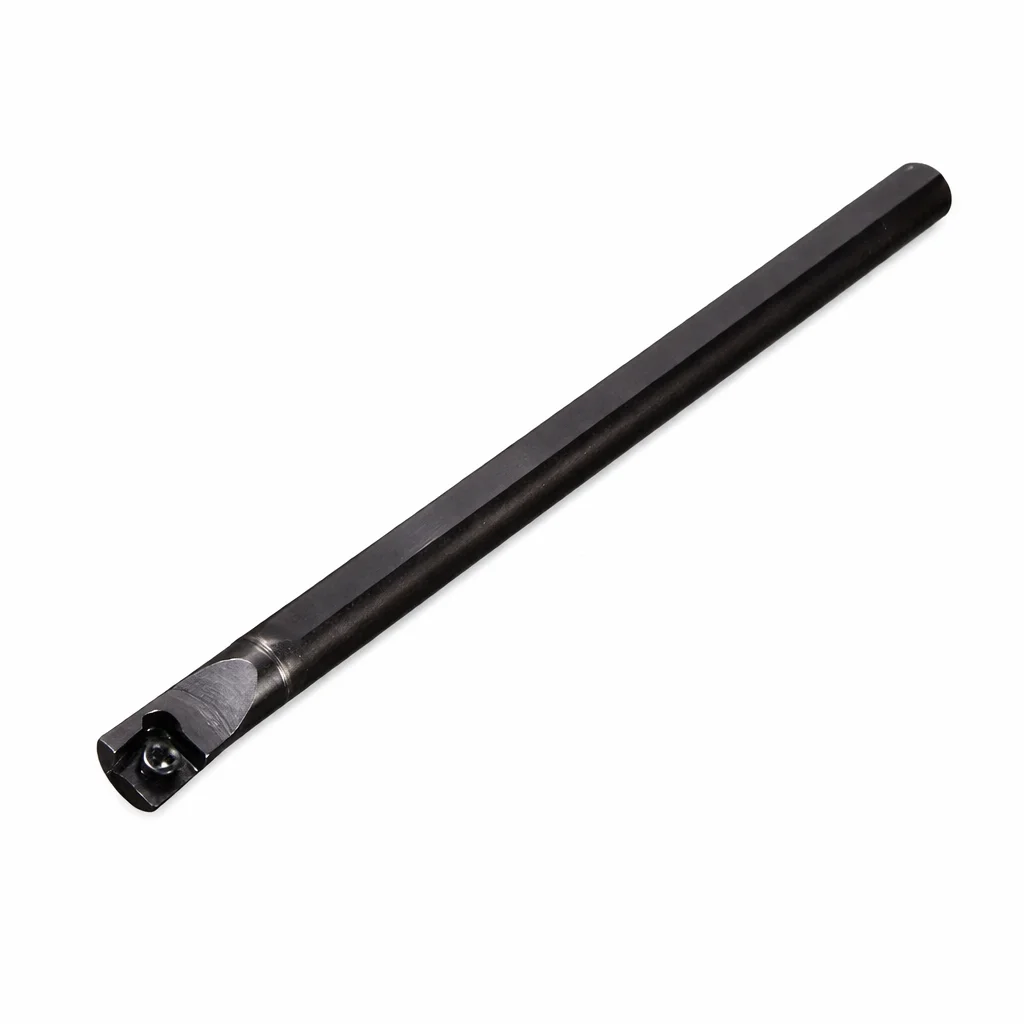

Nóż tokarski składany PAFANA E08K SCLCR 06-R 95° – wytaczak VHM pod CC..0602

PAFANA E08K SCLCR 06-R to wytaczak do toczenia wewnętrznego z okrągłym chwytem z węglika spiekanego (VHM) oraz centralnym otworem na chłodziwo. To narzędzie jest stworzone do pracy w małych otworach, gdzie liczy się sztywność, stabilna praca przy większym wysięgu i skuteczne chłodzenie w strefie skrawania. Mocowanie płytki w systemie „S” zapewnia prostą obsługę i dobrą powtarzalność po wymianie ostrza.

Dlaczego warto – chwyt z węglika + chłodzenie centralne

• Chwyt VHM (węglik spiekany) – wysoka sztywność, mniejsze drgania przy wytaczaniu.
• Centralny kanał chłodziwa – lepsze odprowadzanie ciepła i wióra z otworu, stabilniejsze warunki obróbki.
• Praca w małych średnicach – narzędzie zaprojektowane do toczenia wewnętrznego od niewielkich otworów.

System mocowania „S” – prosto i powtarzalnie

• System mocowania płytek: „S”.
• Płytki wymienne jednostronne mocowane na powierzchni otworu stożkowo-łukowego.
• Docisk śrubą z łbem stożkowym – szybka wymiana, wysoka niezawodność.
• Bardzo dobra powtarzalność położenia ostrza – mniej korekt po wymianie płytki.
• Możliwość stosowania płytek o małych wymiarach – idealne do precyzyjnej obróbki otworów.

Zastosowanie

• Toczenie wewnętrzne / wytaczanie przy kącie przystawienia 95°.
• Szczególnie polecany do obróbki wykończeniowej otworów, ale stosowany też do obróbki zgrubnej (zależnie od parametrów i gatunku płytki).

Wymiary i parametry techniczne

• Oznaczenie: E08K SCLCR 06-R
• Kąt: 95°
• Dmin: 9 mm
• d: 8 mm
• L: 125 mm
• F: 4,5 mm
• E: 8 mm
• λs: −15°
• γo: −1°
• Płytka: CC..0602 / CC..0602rr
