Mostek RLC MICROTEST 6630-20

Description

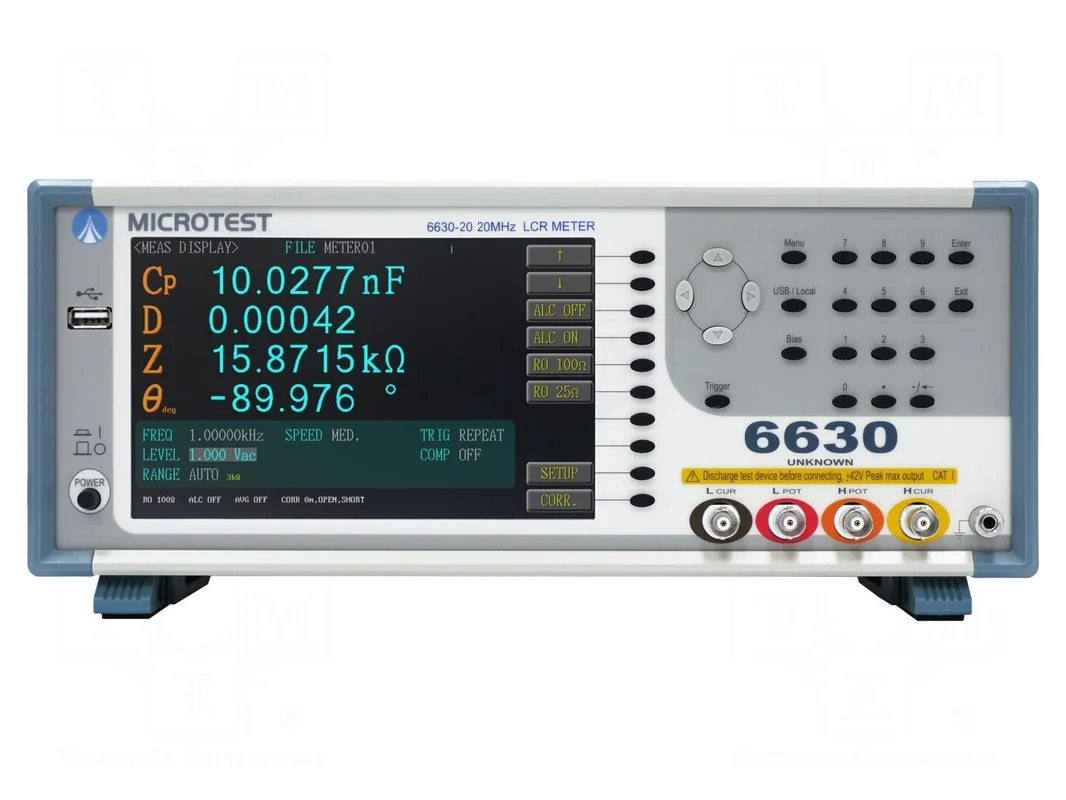

Mostek RLC MICROTEST 6630-20

Pomiar parametrów komponentów z dokładnością ±0,05%, pasmo 10Hz–20MHz

Mostek RLC przeznaczony jest do szerokiego zakresu pomiarów, obejmującego m.in. impedancję, rezystancję, pojemność, indukcyjność, admitancję oraz współczynnik stratności D i dobroć Q. Urządzenie oferuje pasmo pomiarowe od 10Hz do 20MHz przy czasie pomiaru poniżej 0,003s i dokładności bazowej wynoszącej ±0,05%. Wyniki prezentowane są na 7-calowym wyświetlaczu LCD TFT o rozdzielczości 800×480 pikseli, który umożliwia podgląd do czterech parametrów jednocześnie z rozdzielczością 6 cyfr.

Przyrząd wyposażony jest w liczne funkcje wspierające testowanie komponentów, w tym automatyczną klasyfikację BIN, funkcję komparatora oraz automatyczną kontrolę poziomu sygnału ALC. Użytkownik ma możliwość wyboru trybu pomiaru równoległego lub szeregowego oraz wykonania korekcji obwodu otwartego, zwarciowego lub obciążeniowego. Impedancja wyjściowa urządzenia wynosi 25Ω lub 100Ω, a regulacja poziomu napięcia sygnału testowego odbywa się w zakresie 10mV–2Vrms z krokiem 1mV.

Konstrukcja o wymiarach 336x147x340mm przystosowana jest do pracy w temperaturze od 10°C do 40°C przy zasilaniu sieciowym 100–240V (50/60Hz). Szeroki wachlarz interfejsów komunikacyjnych, takich jak GPIB, LAN, RS232, USB Host, USB Device oraz HANDLER I/O, zapewnia integrację z systemami pomiarowymi. W zestawie: kabel zasilający, przystawka pomiarowa FX-000C19.
