Miernik: parametrów sieci SELEC MFM386-E-CE-CL02

Description

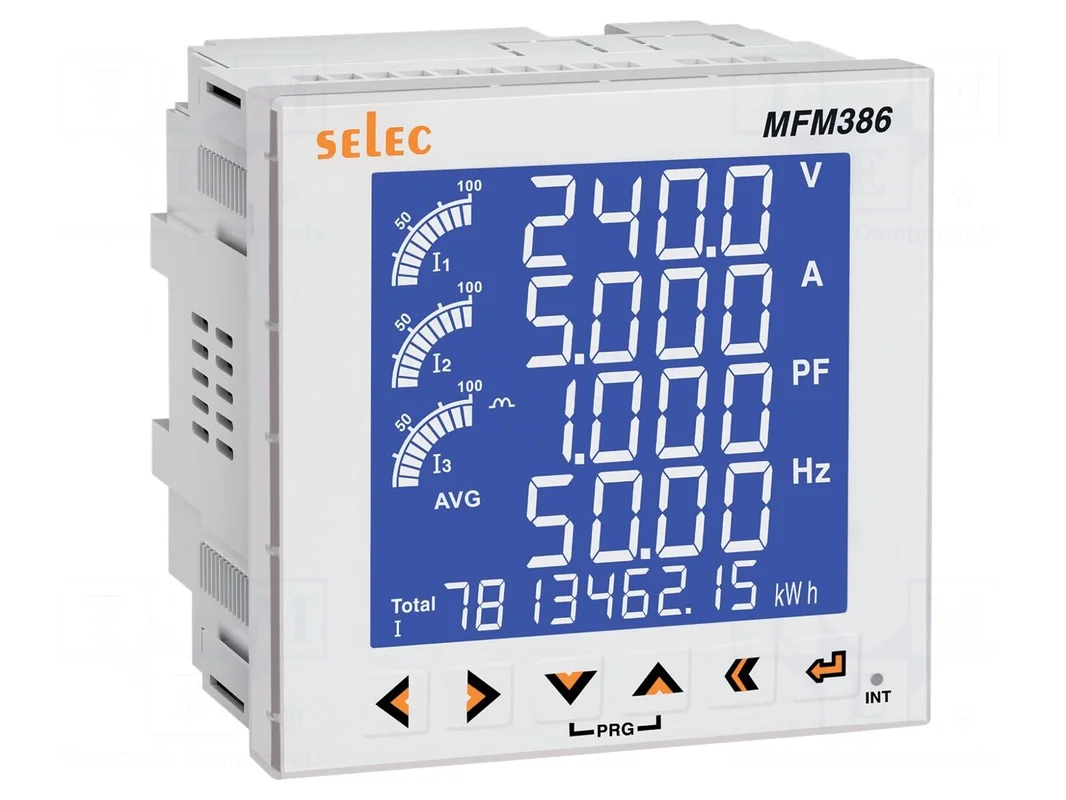

Miernik parametrów sieci SELEC MFM386-E-CE-CL02

Pomiar parametrów sieci AC True RMS, interfejs Ethernet RS485

Cyfrowy miernik parametrów sieci przeznaczony jest do montażu panelowego w sieciach 3-fazowych 3- oraz 4-przewodowych. Urządzenie dokonuje pomiaru energii, mocy czynnej, biernej i pozornej, a także kąta fazowego, prądu AC oraz współczynnika THD. Wykorzystuje technikę True RMS do określania rzeczywistej wartości skutecznej, pracując w zakresie częstotliwości od 45 do 65 Hz. Pomiar prądu AC odbywa się metodą pośrednią z użyciem przekładnika prądowego 5A, obejmując zakres od 1 A do 32,76 kA, natomiast zakres pomiaru napięcia AC wynosi od 100 V do 999 kV.

Wyświetlacz LCD prezentuje dane w formacie 4-cyfrowym i został wyposażony w dodatkowy bargraf dla lepszej wizualizacji parametrów. Komunikacja z urządzeniem realizowana jest za pośrednictwem interfejsów Ethernet oraz RS485 z obsługą protokołu Modbus RTU. Miernik zasilany jest napięciem z zakresu 40–300 V AC i może pracować w temperaturze otoczenia od -10°C do 55°C.

Obudowa o wymiarach czoła 96×96 mm przystosowana jest do montażu w otworze o wymiarach 90,7×90,7 mm. Maksymalne napięcie wejściowe urządzenia wynosi 300 V, a maksymalny prąd znamionowy to 5 A.
