Miernik: parametrów sieci LUMEL ND30PNET22100M0

Description

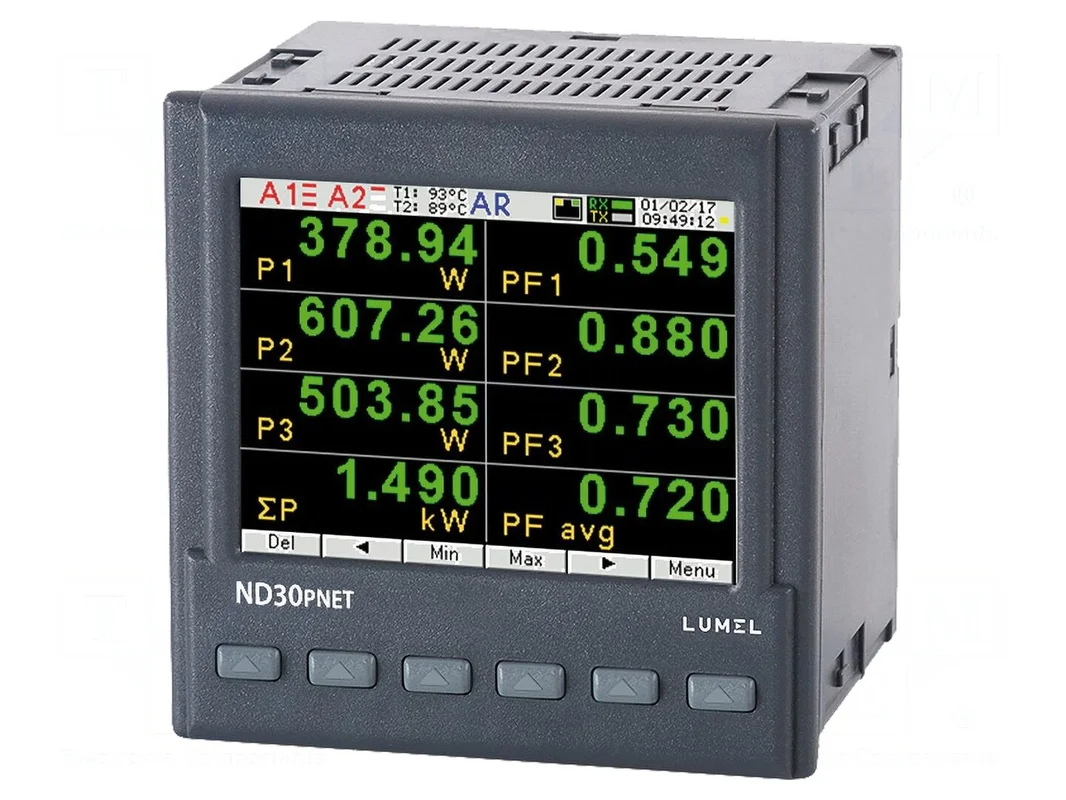

Miernik parametrów sieci LUMEL ND30PNET22100M0

Pomiar parametrów sieci AC z obsługą interfejsów Ethernet i Profinet

Cyfrowy miernik parametrów sieci przeznaczony jest do monitorowania układów 1-fazowych oraz 3-fazowych, w tym instalacji 3- i 4-przewodowych. Urządzenie umożliwia pomiar napięcia i prądu AC, częstotliwości, energii, a także różnych składowych mocy: czynnej, biernej oraz pozornej. Miernik wspiera również analizę harmonicznych, współczynnika mocy oraz THD. Pomiar realizowany jest w sposób pośredni przy użyciu przekładników prądowych o wartościach 1A lub 5A.

Konstrukcja urządzenia oparta jest na kolorowym wyświetlaczu LCD TFT o przekątnej 3,5 cala i rozdzielczości 320×240 pikseli. Miernik posiada dwa wejścia dla czujników Pt100 oraz wyjścia analogowe i dwa przekaźnikowe, co umożliwia szeroką integrację w systemach automatyki. Komunikacja odbywa się poprzez interfejsy RS485 oraz Ethernet z obsługą standardu Profinet. Zakres napięcia wejściowego wynosi 110…400V przy częstotliwości pracy w przedziale 45…65Hz.

Urządzenie przystosowane jest do montażu na panelu, z opcjonalną możliwością instalacji na szynie DIN. Obudowa o wymiarach 96x96x77mm zapewnia stopień ochrony IP65 od strony czołowej, co pozwala na pracę w temperaturach otoczenia od -10 do 55°C. Zasilanie miernika realizowane jest w szerokim zakresie napięć 85…253V AC lub 90…300V DC.
