Miernik: parametrów sieci LUMEL ND10 12100E1

Description

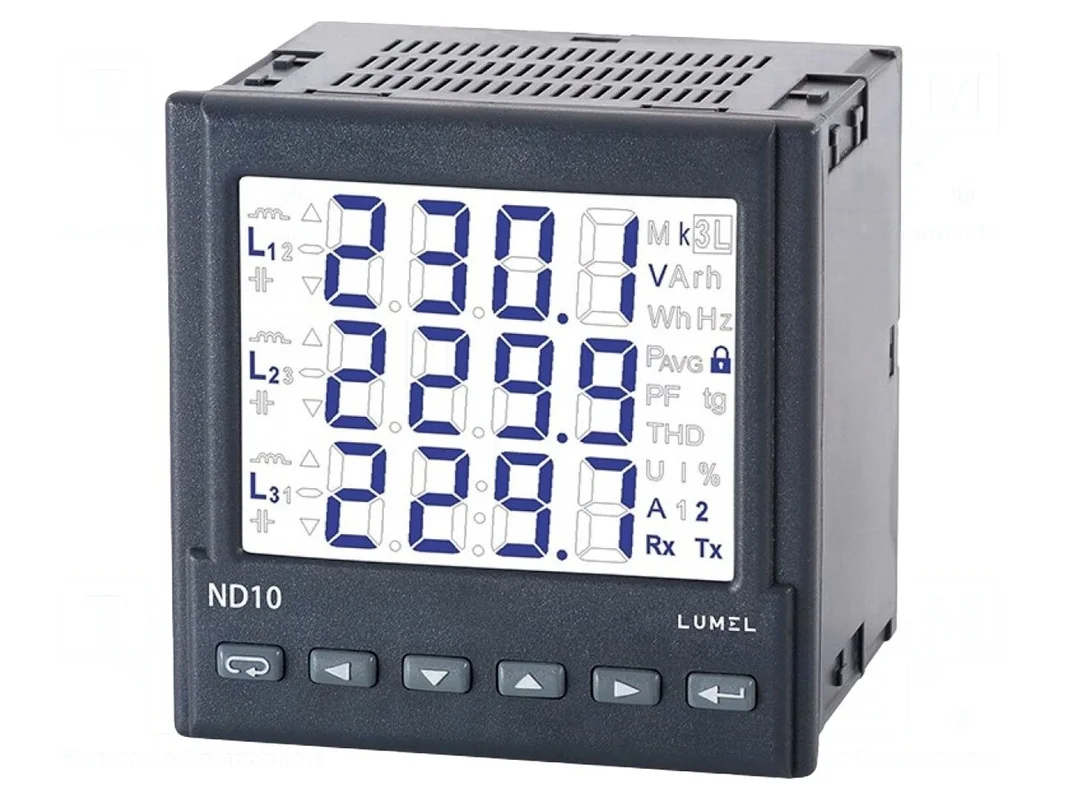

Miernik parametrów sieci LUMEL ND10 12100E1

Pomiar parametrów sieci 3-fazowej 4-przewodowej, interfejs RS485

Cyfrowy miernik parametrów sieci ND10 12100E1 przeznaczony jest do monitorowania obwodów 3-fazowych 4-przewodowych. Urządzenie realizuje pomiar napięcia oraz prądu AC, częstotliwości, mocy czynnej, biernej i pozornej, a także energii czynnej i biernej. Dodatkowo miernik umożliwia analizę współczynnika przesunięcia fazowego (DPF) oraz THD. Pomiar prądu odbywa się pośrednio z wykorzystaniem przekładnika prądowego o wartości 1A, przy napięciu wejściowym 230V.

Dane pomiarowe prezentowane są na wyświetlaczu LCD o przekątnej 3,5 cala. Do komunikacji z systemami nadrzędnymi służy interfejs RS485 z obsługą protokołu Modbus RTU, a układ wyposażono w dwa wyjścia przekaźnikowe oraz jedno wyjście typu OC. Urządzenie zasilane jest bezpośrednio z obwodu pomiarowego.

Obudowa o wymiarach 96x96x77mm zapewnia stopień ochrony IP65 od strony czołowej, co umożliwia montaż na panelu. Opcjonalnie dostępny jest montaż na szynę DIN. Konstrukcja przystosowana jest do pracy w temperaturach otoczenia od -20 do 55°C.
