Miernik: analizator jakości energii LUMEL ND45 2210M000

Description

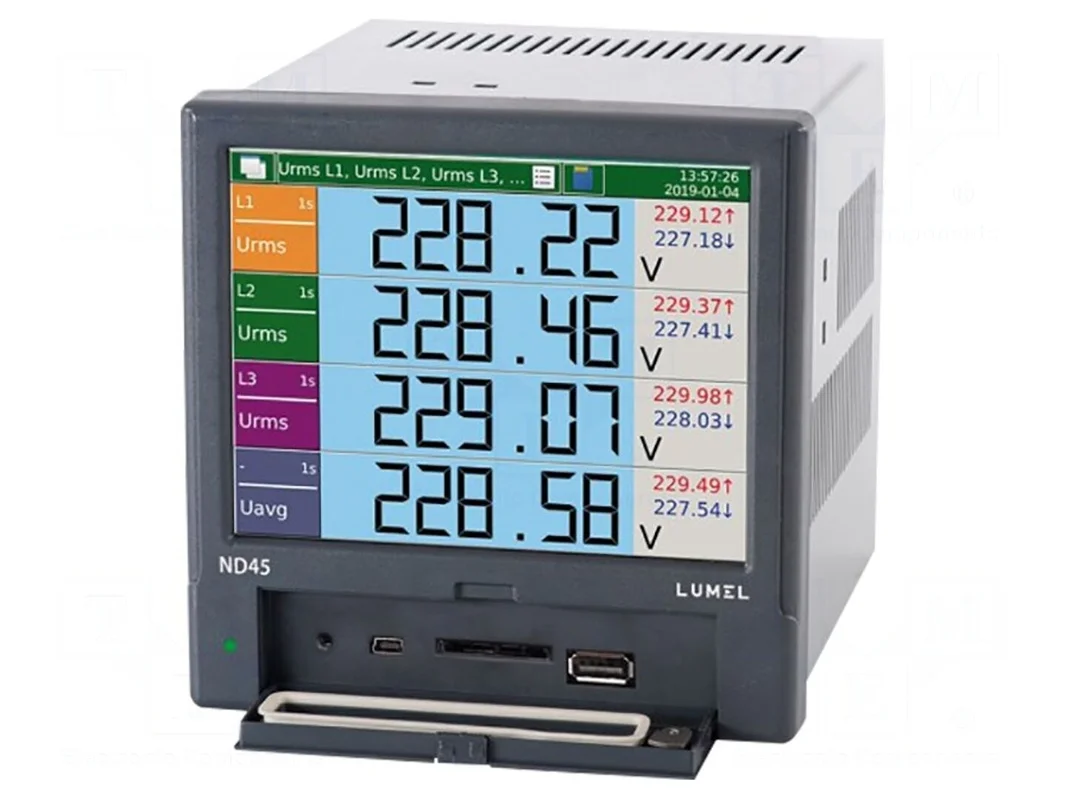

Analizator jakości energii LUMEL ND45 2210M000

Pomiar energii, harmonicznych i mocy w sieciach 3-fazowych

Analizator jakości energii LUMEL ND45 2210M000 to cyfrowy miernik panelowy przeznaczony do pracy w sieciach 3-fazowych 3- i 4-przewodowych. Urządzenie umożliwia pomiar napięcia i prądu AC, częstotliwości, mocy czynnej, biernej oraz pozornej, a także kąta fazowego, rezystancji i temperatury. Miernik wspiera zaawansowaną analizę jakości energii, obejmującą pomiary harmonicznych, interharmonicznych, THD oraz współczynnika mocy. Zasilanie urządzenia odbywa się w zakresie 85…253V AC lub 90…300V DC.

Konstrukcja urządzenia została wyposażona w wyświetlacz LCD TFT o przekątnej 5,6″ i rozdzielczości 640×480 pikseli. Klasa szczelności od czoła wynosi IP65, a wymiary montażowe to 144x144x104 mm. Miernik posiada wbudowane interfejsy Ethernet i RS485 z obsługą protokołu Modbus, co pozwala na zdalną komunikację. Dodatkowe funkcje obejmują archiwizację danych na karcie SD o pojemności do 32 GB, zegar czasu rzeczywistego oraz obsługę czterech taryf energii.

Wśród dostępnych wejść i wyjść znajdują się cztery wyjścia przekaźnikowe, dwa wejścia dla czujników Pt100/Pt1000 oraz sześć wejść binarnych. Urządzenie pozwala na monitorowanie do sześciu dodatkowych liczników energii z wyjściem impulsowym. Analizator obsługuje pomiary pośrednie z przekładnikami prądowymi 1A lub 5A przy napięciu znamionowym 0,23kV lub 0,4kV. Praca urządzenia jest możliwa w temperaturze otoczenia od 0 do 50°C.
