Miernik: analizator jakości energii LUMEL ND45 2110M000

Description

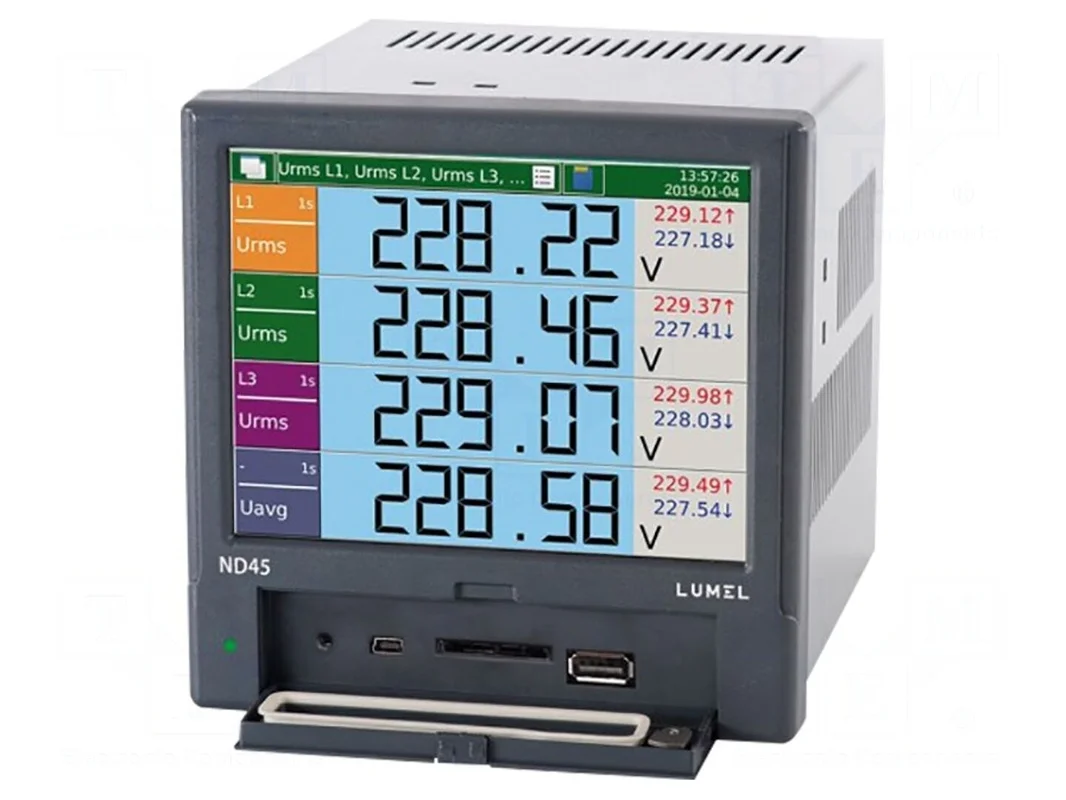

Analizator jakości energii LUMEL ND45 2110M000

Pomiar parametrów sieci 3-fazowej, LCD TFT 5,6″, IP65

Analizator jakości energii LUMEL ND45 2110M000 to cyfrowe urządzenie montażowe przeznaczone do pracy w sieciach 3-fazowych 3- i 4-przewodowych. Przyrząd umożliwia pomiar szerokiego zakresu parametrów elektrycznych, w tym napięcia i prądu AC, mocy czynnej, biernej i pozornej, częstotliwości, współczynnika mocy oraz kąta fazowego. Urządzenie dokonuje również analizy harmonicznych, interharmonicznych oraz wartości THD. Pomiar prądu odbywa się w sposób pośredni przy użyciu przekładników prądowych 1A lub 5A.

Urządzenie wyposażono w kolorowy wyświetlacz LCD TFT o przekątnej 5,6 cala i rozdzielczości 640×480 pikseli. Funkcjonalność analizatora obejmuje archiwizację danych na karcie SD o pojemności do 32 GB, obsługę czterech taryf oraz zegar czasu rzeczywistego. System posiada osiem wyjść przekaźnikowych, dwa wejścia dla czujników Pt100/Pt1000 oraz interfejsy komunikacyjne Ethernet i RS485 z obsługą protokołu Modbus. Alarmy naruszenia wartości granicznych mogą być wysyłane drogą mailową.

Konstrukcja urządzenia przystosowana jest do montażu panelowego o wymiarach 144x144x104 mm, a stopień ochrony od strony czołowej wynosi IP65. Analizator pracuje przy napięciu znamionowym 0,23 kV lub 0,4 kV. Zasilanie przyrządu mieści się w zakresie 85…253 V AC lub 90…300 V DC, przy zachowaniu temperatury pracy od 0 do 50°C. Urządzenie pozwala na monitorowanie do sześciu dodatkowych liczników energii wyposażonych w wyjście impulsowe.
