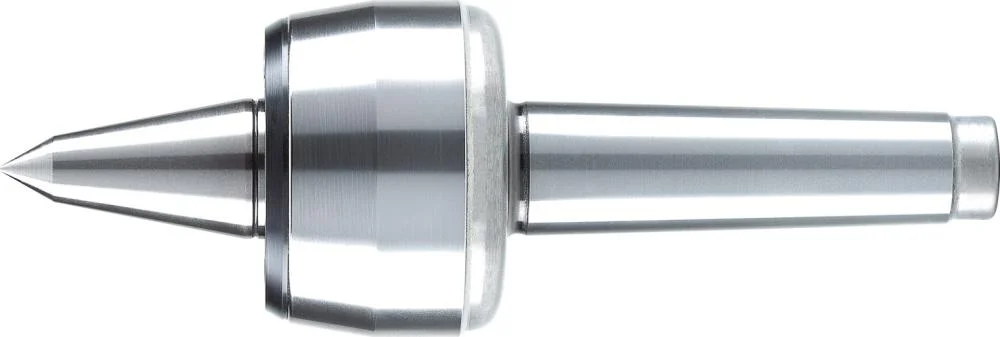

Kieł centrujący obrotowy 604HVL wielkość 102 MK 2 RÖHM

Description

Kieł centrujący obrotowy 604HVL MK 2 – wydłużony wierzchołek, precyzja i stabilność

Kieł centrujący HVL PRO RÖHM o wielkości 102 z uchwytem stożkowym MK 2, idealny do precyzyjnego toczenia i obróbki zgrubnej. Wydłużony wierzchołek ułatwia kopiowanie i zapewnia lepszy dostęp suportu.

✔ Kluczowe cechy produktu:

• Stożek Morse’a: MK 2
• Wielkość: 102
• Kąt wierzchołkowy: 60°
• Maksymalne bicie promieniowe: 0,005 mm
• Maksymalna prędkość obrotowa: 7000 obr./min
• Maksymalna waga detalu: 140 kg
• Korpus i wierzchołek kute matrycowo, hartowane i szlifowane
• Precyzyjne łożysko toczne z uszczelnieniem wargowym chroniącym przed zanieczyszczeniami
• Wydłużony wierzchołek – mniejszy wysięg i drgania
• Szlifowany chwyt z otworem ułatwiającym demontaż

✔ Specyfikacja techniczna:

• A – 75 [mm]
• B – 43 [mm]
• D – 20 [mm]
• G – 17,78 [mm]
• J – 10 [mm]
• K – 34 [mm]

✔ Instrukcja użytkowania:

Zamocować kieł w gnieździe wrzeciona tokarki z uchwytem MK 2. Ustawić obrabiany detal między kłem a uchwytem głównym. Dzięki wydłużonemu wierzchołkowi możliwe jest precyzyjne kopiowanie oraz dosuwanie suportu bez kolizji. Regularnie sprawdzać stan łożyska i uszczelki.
