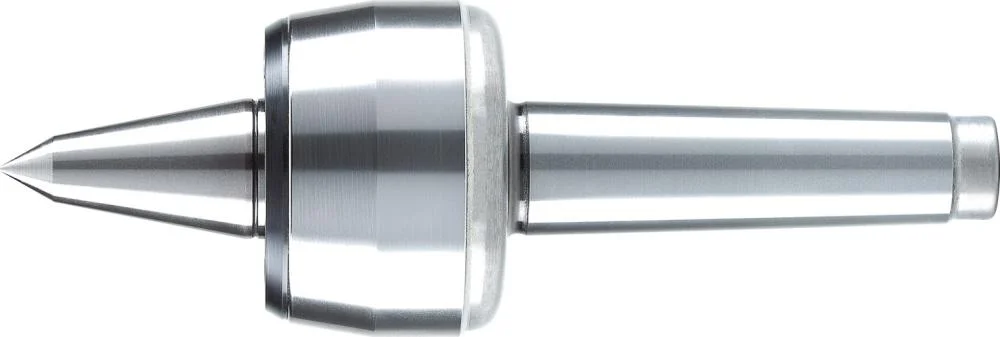

Kieł centrujący obrotowy 604HVL MK 1 – wydłużony wierzchołek, precyzja i stabilność
Kieł centrujący HVL PRO RÖHM o wielkości 101 z uchwytem stożkowym MK 1, idealny do precyzyjnego toczenia i obróbki zgrubnej. Wydłużony wierzchołek ułatwia kopiowanie i zapewnia lepszy dostęp suportu.
✔ Kluczowe cechy produktu:
- Stożek Morse’a: MK 1
- Wielkość: 101
- Kąt wierzchołkowy: 60°
- Maksymalne bicie promieniowe: 0,01 mm
- Maksymalna prędkość obrotowa: 7000 obr./min
- Maksymalna waga detalu: 80 kg
- Korpus i wierzchołek kute matrycowo, hartowane i szlifowane
- Precyzyjne łożysko toczne z uszczelnieniem wargowym chroniącym przed zanieczyszczeniami
- Wydłużony wierzchołek – mniejszy wysięg i drgania
- Szlifowany chwyt z otworem ułatwiającym demontaż
✔ Specyfikacja techniczna:
- A – 70,5 [mm]
- B – 34,5 [mm]
- D – 15 [mm]
- G – 12,065 [mm]
- J – 9 [mm]
- K – 27 [mm]
✔ Instrukcja użytkowania:
Zamocować kieł w gnieździe wrzeciona tokarki z uchwytem MK 1. Ustawić obrabiany detal między kłem a uchwytem głównym. Dzięki wydłużonemu wierzchołkowi możliwe jest precyzyjne kopiowanie oraz dosuwanie suportu bez kolizji. Regularnie sprawdzać stan łożyska i uszczelki.
