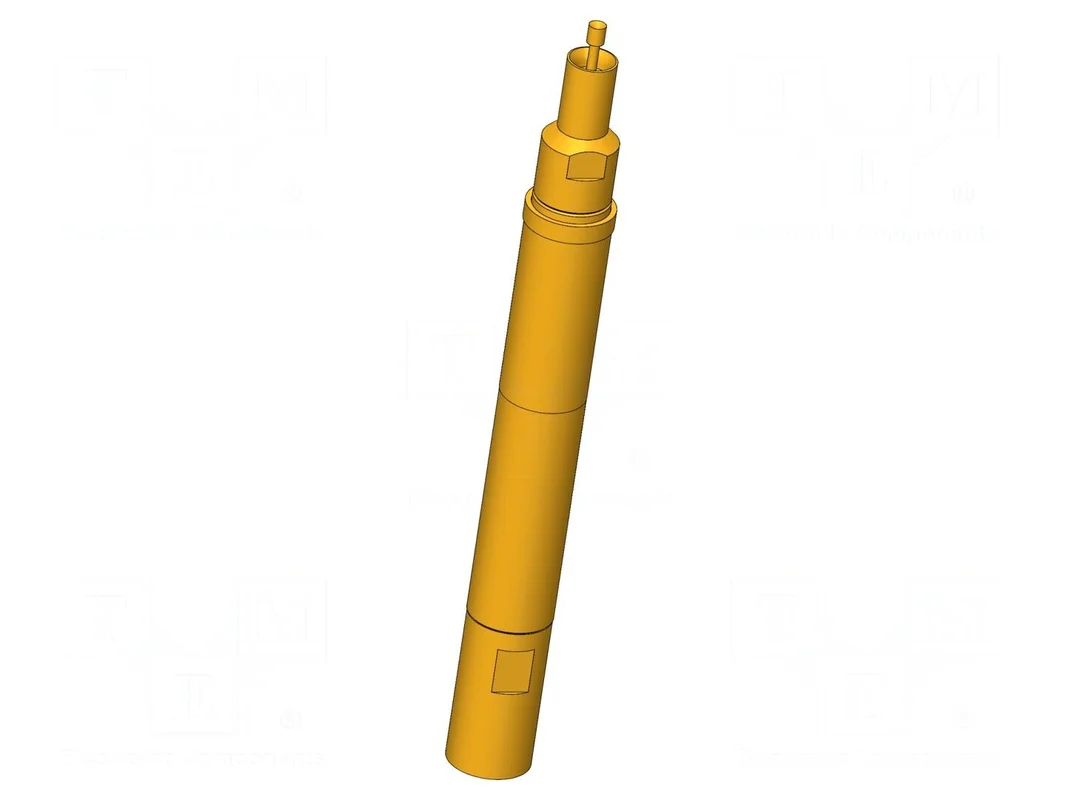

Igła testowa INGUN HFS-810 303 090 A 8043 Y6

Description

Igła testowa INGUN HFS-810 303 090 A 8043 Y6

Igła testowa 3A, ugięcie 2mm, średnica końcówki 0,9mm

Igła testowa o długości 43mm przeznaczona jest do pracy w układach pomiarowych przy częstotliwościach do 2GHz. Element charakteryzuje się impedancją 50Ω oraz prądem znamionowym na poziomie 3A, przy czym maksymalny prąd powłoki zewnętrznej wynosi 10A. Siła ugięcia sprężyny wynosi 8N.

Konstrukcja wykonana jest z miedzi berylowej (CuBe) z pozłacaną powierzchnią styku. Końcówka posiada kształt odwróconego stożka z główką 43 o średnicy 0,9mm. Zakres temperatury pracy urządzenia mieści się w granicach od -40°C do 80°C.

Ugięcie robocze sprężyny wynosi 2mm, natomiast ugięcie maksymalne osiąga wartość 3,7mm. Element przystosowany jest do montażu wciskanego w dedykowanych stanowiskach testowych.
