Analizator impedancji MICROTEST 6632-10
Pomiar impedancji z dokładnością ±0,08%, częstotliwość do 10MHz

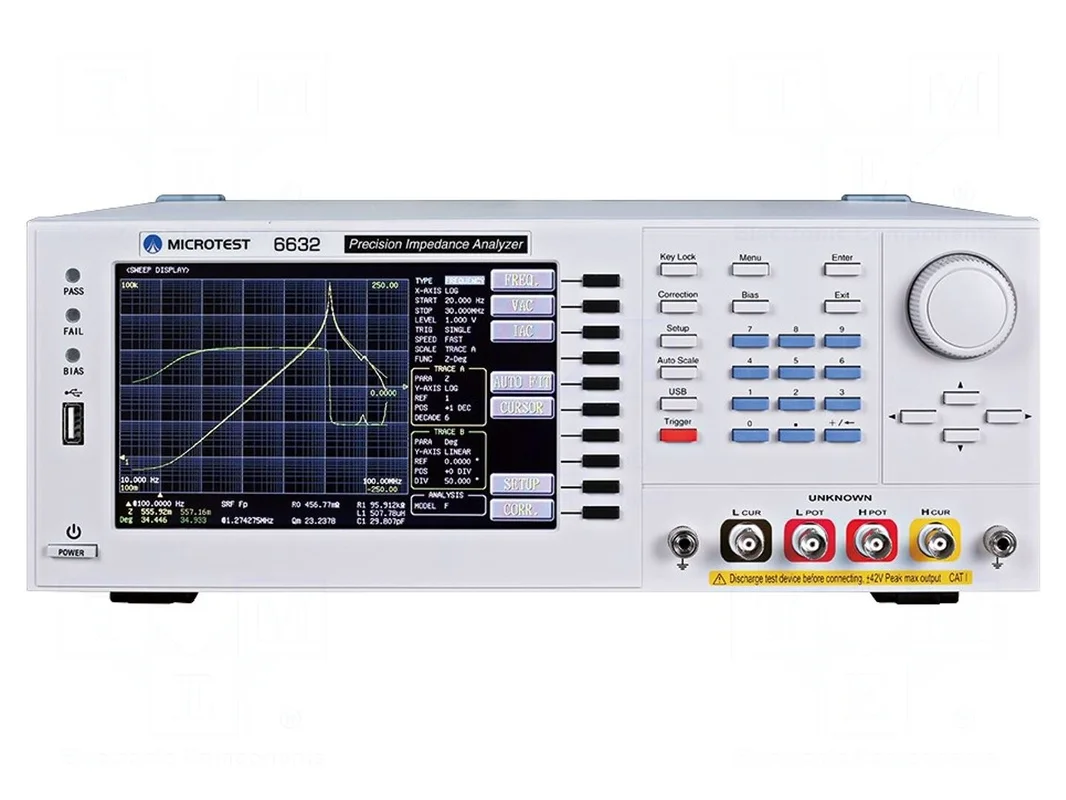

Analizator impedancji MICROTEST 6632-10 to przyrząd laboratoryjny przeznaczony do wszechstronnych pomiarów komponentów elektronicznych, w tym m.in. impedancji, indukcyjności, rezystancji szeregowej zastępczej (ESR), dobroci Q, kąta fazowego oraz przenikalności magnetycznej. Urządzenie pracuje w szerokim zakresie częstotliwości pomiarowej od 10Hz do 10MHz z czasem pomiaru poniżej 0,003s i dokładnością podstawową na poziomie ±0,08%. Konstrukcja umożliwia pomiar równoległy lub szeregowy, a wbudowany układ DC bias oferuje napięcie ±12V.
Przyrząd wyposażony jest w wyświetlacz LCD TFT o przekątnej 7 cali i rozdzielczości 800×480 pikseli, który pozwala na jednoczesne wyświetlanie do czterech parametrów komponentu z rozdzielczością 6 cyfr. Funkcjonalność urządzenia obejmuje automatyczną kontrolę poziomu sygnału (ALC), funkcję komparatora BIN oraz zaawansowaną korekcję obwodu i kompensację przewodu. Pamięć wewnętrzna pozwala na zapis 50 zestawów ustawień pomiarowych. Poziom sygnału testowego jest regulowany w zakresie 10mV-2Vrms dla napięcia oraz 200μA-20mArms dla prądu.
Interfejsy komunikacyjne obejmują GPIB, HANDLER I/O, LAN, RS232 oraz porty USB Host i Device, co ułatwia integrację urządzenia w systemach pomiarowych. Analizator zasilany jest napięciem w zakresie 100-240V przy częstotliwości 50/60Hz, a jego wymiary wynoszą 336x147x340mm. W zestawie: kabel zasilający, przystawka pomiarowa FX-000C19.
Tagi:Analizator impedancji MICROTEST 6632-10
